เหล็กมาตราซีขึ้นรูปเย็น

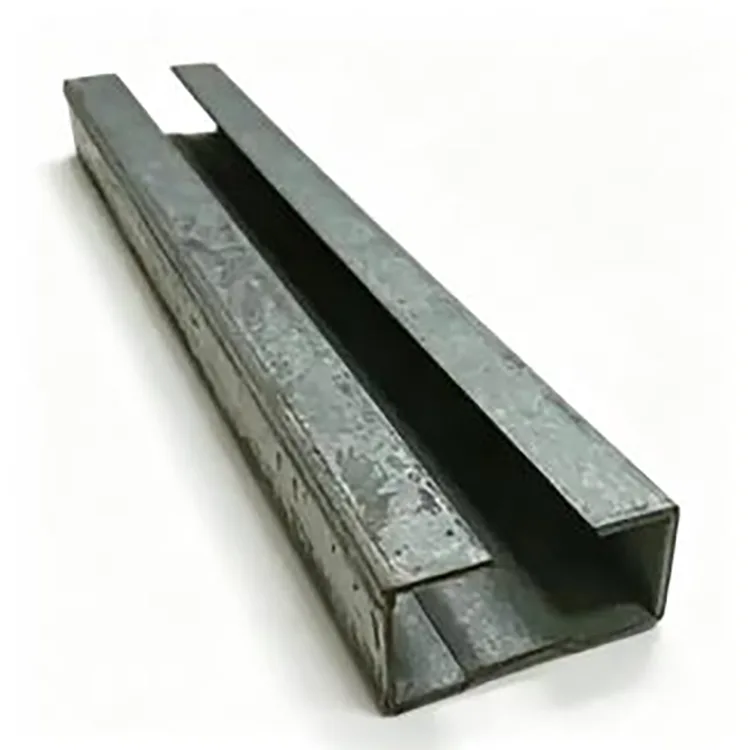

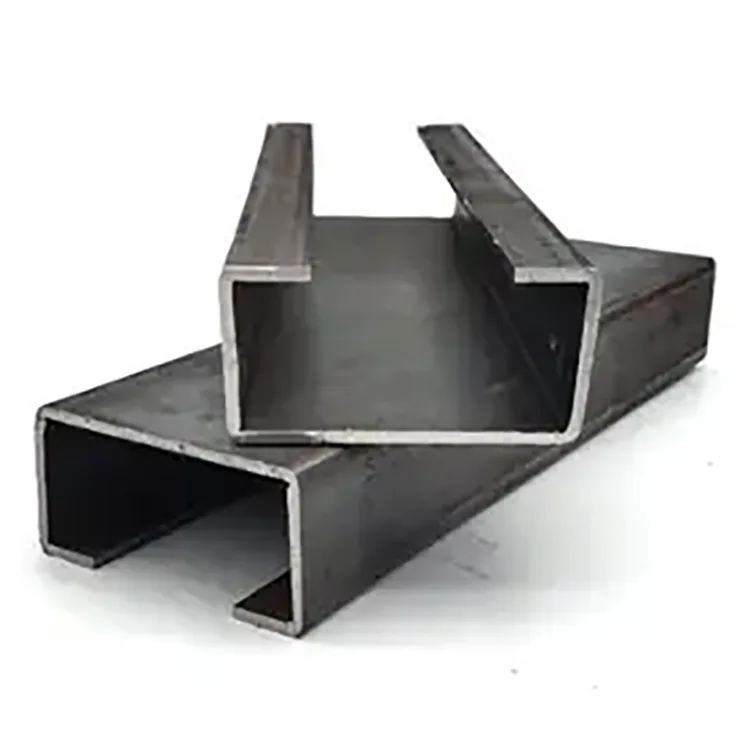

เหล็กส่วน C ขึ้นรูปเย็น ได้รับการออกแบบมาสำหรับโครงสร้างเหล็กที่มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง ขนาดที่สม่ำเสมอ และการติดตั้งที่รวดเร็ว มีความสำคัญมากกว่าการใช้ส่วนรีดร้อนหนัก

โปรไฟล์นี้ผลิตขึ้นโดยการป้อนแถบเหล็กอย่างต่อเนื่องผ่านชุดลูกกลิ้งขึ้นรูป เหล็กจะค่อยๆ โค้งงอเป็นรูปตัว C โดยไม่มีการรีดร้อนที่อุณหภูมิสูง เนื่องจากกระบวนการขึ้นรูปสามารถควบคุมรูปทรงของส่วนและความยาวได้อย่างต่อเนื่อง ชิ้นส่วนที่เสร็จแล้วจึงเหมาะสำหรับโครงการที่ต้องการส่วนซ้ำๆ ความยาวคงที่ รูที่เจาะไว้ล่วงหน้า และการประกอบด้วยสลักเกลียวอย่างรวดเร็ว

Q235B และ Q355B มีจำหน่ายตามความต้องการทางโครงสร้าง ส่วนทั่วไปมีตั้งแต่ C80 ถึง C300 โดยมีความหนาของผนังตั้งแต่ 0.8 มม. ถึง 3.0 มม.

ข้อมูลจำเพาะทางเทคนิค

การขึ้นรูปรีดเย็นเปลี่ยนแปลงส่วนอย่างไร

กระบวนการผลิตแตกต่างจากการผลิตช่องรีดร้อนแบบธรรมดา

แถบเหล็กเริ่มต้นจากวัสดุแบน โดยจะผ่านสถานีขึ้นรูปหลายแห่ง โดยชุดลูกกลิ้งแต่ละชุดจะควบคุมปริมาณการเสียรูปจนกว่าจะถึงส่วน C สุดท้าย

กระบวนการขึ้นรูปทีละน้อยนี้ทำให้ผู้ผลิตสามารถควบคุม:

ความลึกของส่วน

ความกว้างของหน้าแปลน

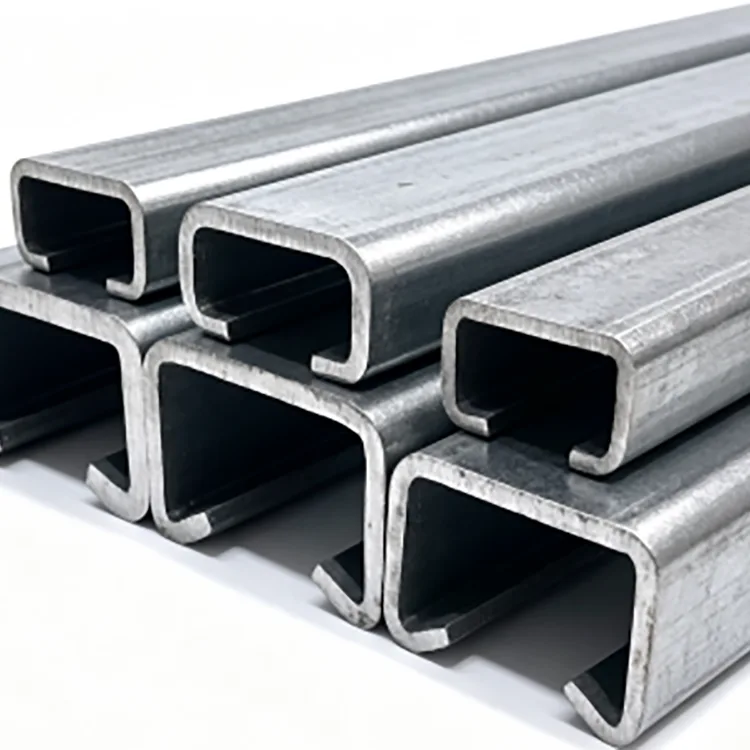

รูปทรงของริมฝีปากหากจำเป็น

ความหนาของผนัง

ความตรงโดยรวม

ตำแหน่งรู

ความยาวคงที่

สำหรับการก่อสร้างซ้ำๆ ความสม่ำเสมอของมิตินี้อาจมีคุณค่ามากกว่าการเลือกส่วนเหล็กที่หนักกว่า

อย่างไรก็ตาม ควรตรวจสอบประสิทธิภาพของโครงสร้างขั้นสุดท้ายโดยเทียบกับขนาดหน้าตัดจริง เกรดวัสดุ ช่วง เงื่อนไขการรองรับ วิธีการเชื่อมต่อ น้ำหนักบรรทุก และรหัสการออกแบบที่เกี่ยวข้อง

กระบวนการผลิต

1. การเลือกใช้เหล็กม้วน

แถบเหล็ก Q235B หรือ Q355B ถูกเลือกตามส่วนที่ต้องการและการใช้งานโครงสร้าง

วัสดุที่เข้ามาจะถูกตรวจสอบความหนา สภาพพื้นผิว และข้อมูลวัสดุก่อนเข้าสู่ไลน์การขึ้นรูป

2. การปรับระดับและการให้อาหาร

คอยล์ถูกคลายออกและปรับระดับเพื่อขจัดการเสียรูปที่ไม่พึงประสงค์ การป้อนแถบที่มีความเสถียรเป็นสิ่งสำคัญ เนื่องจากการแปรผันในขั้นตอนนี้อาจส่งผลต่อความตรงของส่วนและการวางตำแหน่งของรูในภายหลัง

3. การขึ้นรูปม้วนแบบก้าวหน้า

แถบปรับระดับจะผ่านสถานีลูกกลิ้งหลายแห่ง

แทนที่จะดัดวัสดุให้เป็นรูปร่าง C สุดท้ายในการดำเนินการครั้งเดียว ส่วนจะค่อยๆ ก่อตัวขึ้น ซึ่งช่วยลดการเสียรูปอย่างกะทันหันและช่วยให้สามารถควบคุมขนาดหน้าตัดและรูปทรงของหน้าแปลนได้ตลอดการผลิต

4. เจาะอัตโนมัติ

หากโครงการต้องใช้รูโบลต์ รูบริการ หรือรูยึดซ้ำๆ การเจาะก็สามารถรวมเข้ากับสายการผลิตได้

ระยะห่างและการวางตำแหน่งของรูควรได้รับการยืนยันจากแบบของลูกค้าก่อนการผลิต โดยเฉพาะอย่างยิ่งเมื่อชิ้นส่วนต่างๆ จะประกอบกันที่ไซต์งานโดยตรง

5. การปรับขนาดและการยืดผม

หลังจากการขึ้นรูปและเจาะแล้ว ให้ปรับขนาดส่วนและตรวจสอบความตรง

ขั้นตอนนี้ช่วยควบคุมการบิด การเบี่ยงเบนของหน้าแปลน และการแปรผันของมิติที่อาจทำให้การประกอบเฟรมยากขึ้น

6. การตัดความยาวคงที่

ส่วนต่อเนื่องถูกตัดตามความยาวที่กำหนด

แหล่งจ่ายมาตรฐานประกอบด้วยความยาว 6 ม., 9 ม. และ 12 ม. ในขณะที่การตัดที่มีความยาวคงที่สามารถจัดวางให้อยู่ในช่วงที่กำหนดเองได้

7. การตรวจสอบและการบรรจุ

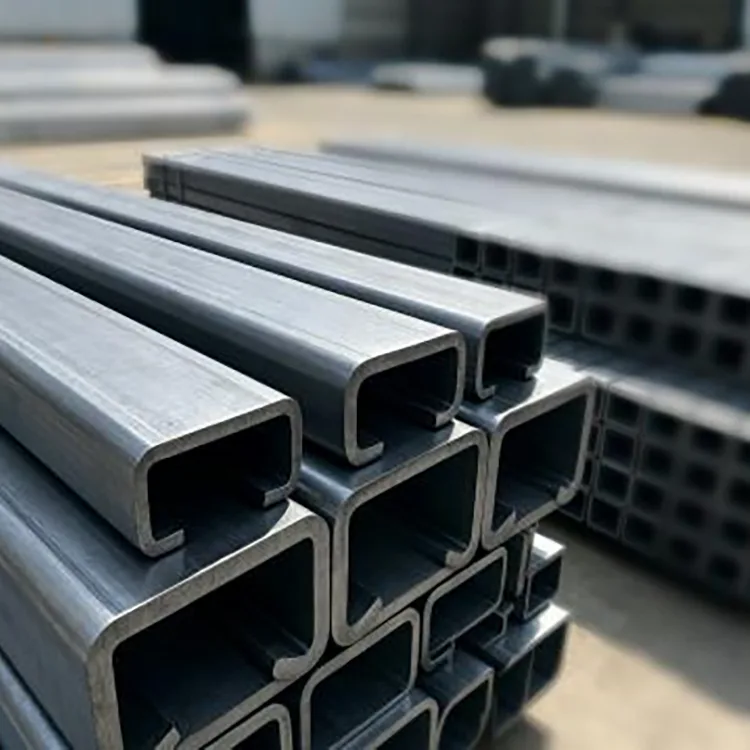

มีการตรวจสอบส่วน C ที่เสร็จแล้วก่อนรวมกลุ่ม

การตรวจสอบมุ่งเน้นไปที่ขนาดหน้าตัด ความหนาของผนัง ความตรง ตำแหน่งรู (ถ้ามี) ความยาวตัด สภาพพื้นผิว และความสม่ำเสมอของแบทช์

ข้อได้เปรียบที่สำคัญ

ส่วนน้ำหนักเบาเพื่อการใช้วัสดุอย่างมีประสิทธิภาพ

การขึ้นรูปเย็นทำให้แถบเหล็กสามารถขึ้นรูปเป็นส่วนเปิดที่มีประสิทธิภาพได้ เมื่อการออกแบบโครงสร้างอนุญาตให้ใช้ชิ้นส่วนที่มีผนังบางได้ จะช่วยลดปริมาณเหล็กที่ต้องการได้เมื่อเทียบกับหน้าตัดทั่วไปที่มีน้ำหนักมากกว่า

การลดน้ำหนักจริงควรคำนวณจากส่วน C ความหนาของผนัง ช่วง น้ำหนักบรรทุก และข้อกำหนดการออกแบบที่เลือก แทนที่จะใช้เปอร์เซ็นต์คงที่สำหรับทุกโครงการ

มิติข้อมูลที่สอดคล้องกัน

การขึ้นรูปม้วนอย่างต่อเนื่องทำให้ได้ขนาดชิ้นส่วนที่ทำซ้ำได้ตลอดระยะเวลาการผลิตที่ยาวนาน

สำหรับโครงการที่ใช้แปหรือโครงเฟรมซ้ำๆ นับร้อยหรือหลายพันชิ้น ขนาดที่สอดคล้องกันช่วยลดความยุ่งยากในการผลิตและลดความจำเป็นในการแก้ไขไซต์

การติดตั้งที่รวดเร็ว

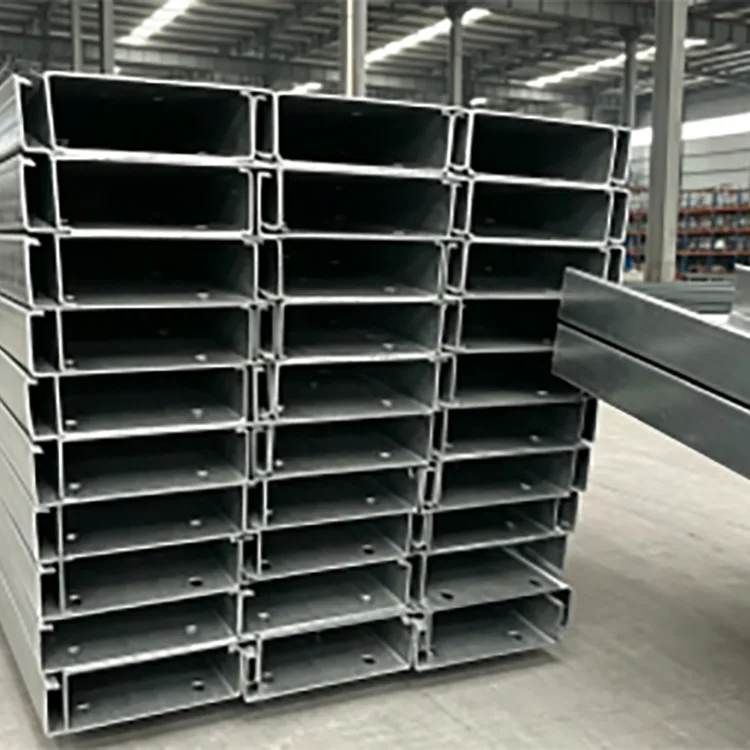

สามารถเตรียมความยาวที่ตัดไว้ล่วงหน้าและรูที่เจาะไว้ล่วงหน้าสำหรับการประกอบแบบสลักเกลียวได้

สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับโครงสร้างเหล็กน้ำหนักเบาซึ่งลำดับการติดตั้งขึ้นอยู่กับตำแหน่งรูที่แม่นยำและความยาวของส่วนประกอบที่ทำซ้ำได้

การเลือกส่วนที่ยืดหยุ่น

ส่วน C80 ถึง C300 ครอบคลุมข้อกำหนดด้านโครงสร้างและเฟรมน้ำหนักเบาที่หลากหลาย

ความหนาของผนังสามารถเลือกได้ตั้งแต่ 0.8–3.0 มม. ตามความจุของหน้าตัดและเงื่อนไขการออกแบบที่ต้องการ

เหมาะสำหรับการประมวลผลรอง

พื้นผิวเหล็กที่ไม่เคลือบสามารถเตรียมสำหรับการพ่นสี เคลือบสีฝุ่น ชุบสังกะสี หรือกระบวนการป้องกันการกัดกร่อนอื่น ๆ ที่ระบุได้

คู่มือการเลือกส่วน C

การเลือกส่วน C ควรเริ่มต้นด้วยข้อกำหนดด้านโครงสร้าง แทนที่จะเลือกโปรไฟล์ที่ใหญ่ที่สุดที่มีอยู่

การเลือกจริงควรได้รับการยืนยันผ่านการคำนวณเชิงโครงสร้าง สำหรับชิ้นส่วนที่มีผนังบาง การโก่งเฉพาะจุด การโก่งงอ การยึดด้านข้าง และรายละเอียดการเชื่อมต่ออาจส่งผลต่อความจุที่ใช้งานได้

คิว235บี กับ คิว355บี

การใช้ Q355B ไม่ได้หมายความว่าส่วนที่บางกว่าสามารถแทนที่ส่วนที่หนากว่า Q235B ได้โดยอัตโนมัติ การออกแบบส่วนทั้งหมดต้องได้รับการตรวจสอบความแข็งแรง ความเสถียร การโก่งงอ การเชื่อมต่อ และความสามารถในการซ่อมบำรุง

พื้นผิวเหล็กสีดำ: ใช้งานได้ที่ไหนและใช้งานไม่ได้

เหล็กส่วน C ขึ้นรูปเย็นมาตรฐานจำหน่ายโดยไม่มีการเคลือบสังกะสีป้องกัน

สิ่งนี้ทำให้ประหยัดสำหรับ:

เวิร์คช็อปในร่มแบบแห้ง

คลังสินค้าแบบปิด

ชั้นลอยในร่ม

พาร์ทิชันภายใน

เฟรมอุปกรณ์

โครงสร้างในร่มชั่วคราว

โครงการที่ได้รับสีหรือสารเคลือบป้องกันเอง

ไม่ควรเลือกเป็นเหล็กสีดำที่ไม่ผ่านการบำบัดเพื่อให้สัมผัสกับฝน การควบแน่น สเปรย์เกลือชายฝั่ง สภาพฝังแน่น หรือสารเคมีที่มีฤทธิ์กัดกร่อนเป็นเวลานาน

สำหรับการใช้งานกลางแจ้งหรือที่มีความชื้น ควรพิจารณาส่วน C ที่ชุบสังกะสีหรือระบบป้องกันการกัดกร่อนอื่นที่ระบุ

การใช้งานหลัก

แปอาคารเหล็ก

ส่วน C สามารถใช้เป็นส่วนรองของหลังคาและผนังในอาคารเหล็กเบา ควรเลือกขนาดและความหนาของส่วนตามช่วง น้ำหนัก ระยะห่าง สภาพลม และการออกแบบการเชื่อมต่อ

ชั้นลอยในร่ม

น้ำหนักตัวเองที่ค่อนข้างต่ำของส่วนที่ขึ้นรูปเย็นมีประโยชน์สำหรับระบบชั้นลอยและชานชาลาภายในอาคาร ซึ่งอาคารที่มีอยู่มีข้อจำกัดในเรื่องน้ำหนักบรรทุกเพิ่มเติม

โครงผนังและฝ้าเพดาน

ส่วน C เหมาะสำหรับโครงผนังภายใน ระบบรองรับเพดาน โครงสร้างพาร์ติชัน และการใช้งานโครงน้ำหนักเบาอื่นๆ

อุปกรณ์และส่วนรองรับท่อ

สามารถประกอบส่วนต่างๆ เป็นส่วนรองรับอุปกรณ์ โครงรองรับสายเคเบิลและท่อ โครงสร้างเครื่องจักร และฉากยึดทางอุตสาหกรรม

โครงสร้างคลังสินค้าและอุตสาหกรรม

ส่วน C สามารถใช้สำหรับชั้นวาง เวิร์กสเตชัน แท่นน้ำหนักเบา และโครงสร้างทางอุตสาหกรรมอื่นๆ เมื่อส่วนที่เลือกได้รับการตรวจสอบสำหรับน้ำหนักที่ต้องการ

การผลิตแบบกำหนดเอง

โปรเจ็กต์ต่างๆ มักต้องการรูปแบบรูและความยาวของส่วนประกอบที่แตกต่างกัน แทนที่จะตัดทุกส่วนในไซต์งาน สายการผลิตสามารถเตรียมสมาชิกตามแบบการผลิตที่ได้รับอนุมัติ

ตัวเลือกที่ใช้ได้ ได้แก่:

ขนาดส่วนที่กำหนดเอง

ความหนาของผนังที่กำหนดเอง

ความยาวคงที่ 3–12 ม

เจาะรูไว้ล่วงหน้า

ลวดลายของรูตามแบบ

การผลิตแบบตัดตามความยาว

การตัดมุม

การประมวลผลขั้นสุดท้ายแบบพิเศษ

การเตรียมการรักษาพื้นผิว

สำหรับการผลิตแบบกำหนดเอง ผู้ซื้อควรจัดเตรียมแบบร่างส่วน เกรดวัสดุ ความหนาของผนัง ความยาว เส้นผ่านศูนย์กลางรูและระยะห่าง ปริมาณ และการรักษาพื้นผิวที่ต้องการ

การควบคุมคุณภาพโรงงาน

สำหรับส่วนที่ขึ้นรูปเย็น รูปทรงของส่วนสุดท้ายจะสัมพันธ์อย่างใกล้ชิดกับสภาพของแถบเหล็กที่เข้ามาและความเสถียรของกระบวนการขึ้นรูปม้วน

การตรวจสอบคุณภาพจึงครอบคลุมตลอดเส้นทางการผลิต

การตรวจสอบวัสดุ: มีการตรวจสอบข้อมูลวัสดุ Q235B หรือ Q355B และสภาพแถบที่เข้ามาก่อนการผลิต

การตรวจสอบความหนา: มีการตรวจสอบความหนาของแถบจริงเพื่อให้แน่ใจว่าส่วนที่เสร็จแล้วตรงตามข้อกำหนดความหนาของผนังที่ระบุ

การตรวจสอบส่วน: ความลึกของส่วน ขนาดหน้าแปลน และขนาดที่สำคัญอื่นๆ จะได้รับการตรวจสอบหลังการขึ้นรูป

การตรวจสอบความตรง: สมาชิกที่เสร็จแล้วจะได้รับการตรวจสอบการดัด การบิด และการเสียรูป

การตรวจสอบรู: สำหรับผลิตภัณฑ์ที่เจาะล่วงหน้า จะมีการตรวจสอบเส้นผ่านศูนย์กลางของรู ระยะห่าง และตำแหน่งโดยเทียบกับแบบการผลิต

การตรวจสอบความยาว: มีการตรวจสอบความยาวของการตัดก่อนมัดรวม

ความสม่ำเสมอของแบทช์: ตัวอย่างจากขั้นตอนการผลิตที่แตกต่างกันจะถูกเปรียบเทียบเพื่อระบุการเบี่ยงเบนของมิติในระหว่างการดำเนินการผลิตที่ยาวนาน

วิธีการนี้มีความสำคัญอย่างยิ่งสำหรับคำสั่งซื้อจำนวนมาก เนื่องจากการเบี่ยงเบนมิติเล็กน้อยที่เกิดซ้ำกับสมาชิกหลายร้อยรายสามารถสร้างปัญหาการติดตั้งที่สำคัญในไซต์งานได้

การจัดหาและจัดซื้อจัดจ้างโครงการ

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. นำเสนอผลิตภัณฑ์เหล็กผ่านแพลตฟอร์มการขายระหว่างประเทศที่ได้รับการสนับสนุนจาก Tianjin Gefu Steel

บริษัทตั้งอยู่ในเขตอุตสาหกรรม Daqiuzhuang เทียนจิน โดยทำงานร่วมกับทรัพยากรการผลิตและการแปรรูปเหล็ก ครอบคลุมถึงท่อเหล็ก ส่วนกลวง โครงเหล็ก ผลิตภัณฑ์ชุบสังกะสี และระบบติดตั้งแผงเซลล์แสงอาทิตย์

สำหรับการจัดซื้อทางวิศวกรรม ฝ่ายจัดหาสามารถรองรับ:

สั่งเหล็กจำนวนมาก

การผลิตที่มีความยาวคงที่

ส่วน C ที่เจาะล่วงหน้า

มิติข้อมูลที่กำหนดเอง

ข้อกำหนด OEM/ODM

การตรวจสอบโดยบุคคลที่สามตามข้อกำหนดของโครงการ

การขนส่งตู้คอนเทนเนอร์

ขั้นต่ำมาตรฐานคือตู้คอนเทนเนอร์ขนาด 20 ฟุตหนึ่งตู้ น้ำหนักประมาณ 20–25 ตัน โดยทั่วไประยะเวลารอคอยสินค้ามาตรฐานคือ 15-25 วัน ขึ้นอยู่กับข้อกำหนด ปริมาณ การประมวลผล และการปรับแต่ง

สำหรับใบเสนอราคา ข้อมูลที่เป็นประโยชน์มากที่สุดคือขนาดหน้าตัด C ความหนาของผนัง เกรดวัสดุ ความยาว รูปแบบรู ปริมาณ การรักษาพื้นผิว ปลายทาง และมาตรฐานที่เกี่ยวข้อง

คำถามที่พบบ่อย

ไตรมาสที่ 1 เหล็กรูปตัว C ขึ้นรูปเย็น แข็งแรงเพียงพอสำหรับใช้งานโครงสร้างหรือไม่?

ใช่ ส่วน C ขึ้นรูปเย็นถูกนำมาใช้กันอย่างแพร่หลายในฐานะส่วนประกอบของเฟรมโครงสร้างและรอง อย่างไรก็ตาม ความแข็งแกร่งไม่สามารถตัดสินได้จากกระบวนการขึ้นรูปเพียงอย่างเดียว ต้องพิจารณาขนาดหน้าตัด ความหนาของผนัง เกรดเหล็ก ช่วง น้ำหนักบรรทุก การค้ำยัน วิธีการเชื่อมต่อ และพฤติกรรมการโก่งงอ

ไตรมาสที่ 2 เหล็ก C ขึ้นรูปเย็นเบากว่าเหล็กช่องรีดร้อนหรือไม่?

อาจมีน้ำหนักเบากว่ามากเมื่อส่วน C ผนังบางที่ออกแบบอย่างมีประสิทธิภาพสามารถตอบสนองความจุของโครงสร้างที่ต้องการได้ ความแตกต่างของน้ำหนักจริงขึ้นอยู่กับส่วนที่เลือกและการออกแบบทางวิศวกรรม

ไตรมาสที่ 3 ส่วน C จะเสียรูปเพราะบางหรือไม่?

ส่วนที่มีผนังบางจำเป็นต้องมีการออกแบบและการควบคุมที่เหมาะสม ควรตรวจสอบการโก่งงอ การบิดเบี้ยว ความเสถียรด้านข้าง และรายละเอียดการเชื่อมต่อ แทนที่จะคิดว่าส่วนที่บางกว่าจะทำงานเหมือนกับช่องรีดร้อนที่มีน้ำหนักมาก

ไตรมาสที่ 4 ส่วน C สามารถเจาะรูล่วงหน้าได้หรือไม่

ใช่. สามารถจัดเรียงการเจาะอัตโนมัติสำหรับรูโบลต์ซ้ำๆ หรือช่องเปิดอื่นๆ ได้ ควรยืนยันเส้นผ่านศูนย์กลางของรู ระยะห่าง ระยะขอบ และรูปแบบจากแบบร่างการผลิตก่อนการผลิต

คำถามที่ 5 ฉันสามารถใช้เหล็กส่วน C สีดำกลางแจ้งได้หรือไม่

ไม่แนะนำให้ใช้เหล็กสีดำที่ไม่ผ่านการบำบัดสำหรับการสัมผัสกลางแจ้งในระยะยาว ฝน การควบแน่น สเปรย์เกลือ และความชื้นอื่นๆ สามารถเร่งการกัดกร่อนได้ ส่วน C ชุบสังกะสีหรือทาสีมีความเหมาะสมมากกว่าในกรณีที่ต้องมีการป้องกันการกัดกร่อน

คำถามที่ 6 เหล็กส่วน C ในร่มจำเป็นต้องทาสีหรือไม่?

ในสภาพแวดล้อมภายในอาคารที่แห้งและมีอากาศถ่ายเทได้ดี การป้องกันการกัดกร่อนเพิ่มเติมอาจไม่จำเป็นเสมอไป หากมีความชื้น การควบแน่น ไอสารเคมี หรือสภาวะการกัดกร่อนอื่นๆ ควรพิจารณาการเคลือบป้องกันที่เหมาะสม

คำถามที่ 7 อะไรคือความแตกต่างระหว่างส่วน Q235B และ Q355B C?

Q355B มีความแข็งแรงของผลผลิตที่ระบุสูงกว่า Q235B และสามารถเลือกได้เมื่อการออกแบบโครงสร้างต้องการความแข็งแรงของวัสดุมากขึ้น ไม่ได้หมายความว่าทุกส่วนของ Q355B สามารถทำให้บางลงได้โดยอัตโนมัติ ยังต้องมีการตรวจสอบการออกแบบโครงสร้างที่สมบูรณ์

คำถามที่ 8 คุณสามารถจัดหาความยาวได้เท่าไร?

ความยาวทั่วไปคือ 6 ม., 9 ม. และ 12 ม. นอกจากนี้ยังสามารถจัดเตรียมการตัดความยาวคงที่ได้ตามความต้องการของโครงการ

คำถามที่ 9 คุณสามารถผลิตส่วน C ที่ไม่ได้มาตรฐานได้หรือไม่?

ใช่. ขนาดส่วนที่กำหนดเอง ความหนาของผนัง ความยาว รูปแบบของรู และข้อกำหนดในการประมวลผลอื่น ๆ สามารถพูดคุยได้ตามแบบและความเป็นไปได้ในการผลิต

คำถามที่ 10 ฉันควรจัดเตรียมอะไรบ้างเมื่อขอใบเสนอราคา?

ระบุขนาดหน้าตัด C ความหนาของผนัง เกรดวัสดุ ความยาวที่ต้องการ ปริมาณ รูปแบบรู หากมี การรักษาพื้นผิว และข้อกำหนดในการจัดส่ง แนะนำให้ใช้การวาดแบบส่วนสำหรับผลิตภัณฑ์ที่ไม่ได้มาตรฐาน
