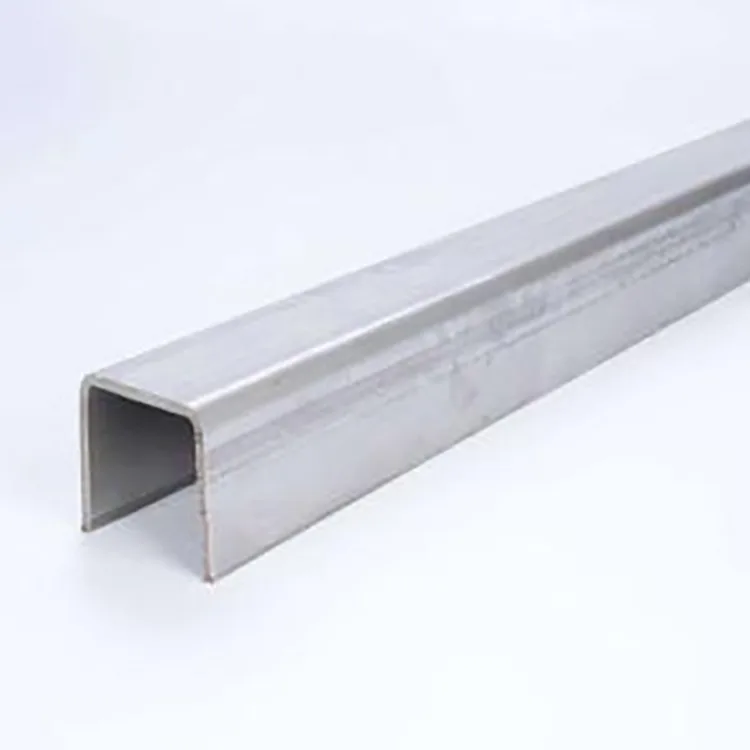

U-Channel ที่มีรูปแบบเย็น

U-Channel ขึ้นรูปเย็นได้รับการพัฒนาสำหรับโครงการที่เหล็ก Channel แบบดั้งเดิมมีน้ำหนักมากเกินไปและมีราคาแพง ในขณะที่ท่อสี่เหลี่ยมหรือสี่เหลี่ยมมีราคาแพงกว่าหรือไม่สะดวกในการยึดและการวางตำแหน่ง ผลิตจากเหล็กแผ่นคุณภาพผ่านการขึ้นรูปเย็นที่อุณหภูมิห้องแบบบูรณาการ ส่วนนี้มีร่องรูปตัว U ปกติ ทางเข้าแบบเปิด และการวางตำแหน่งที่แม่นยำ

เมื่อเปรียบเทียบกับส่วน C และ Z ซึ่งส่วนใหญ่จะใช้เป็นแปหลังคาและผนัง เหล็กช่อง U เหมาะกว่าในการรองรับ ช่องยึด ฐานอุปกรณ์ ชิ้นส่วนแบบฝัง ส่วนรองรับท่อ โครงสร้างนำทาง และโครงตู้ ร่องเปิดยังช่วยให้สะดวกในการโบลต์ หนีบ นำทาง และจัดตำแหน่งระหว่างการติดตั้ง

ด้วยเหตุนี้ จึงเหมาะอย่างยิ่งสำหรับโรงปฏิบัติงานในร่มที่แห้ง โรงงานปิด และสภาพแวดล้อมที่ไม่กัดกร่อนอื่นๆ โดยไม่มีฝน สเปรย์เกลือ หรือการสัมผัสกรดและด่าง โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องควบคุมต้นทุนวัสดุและประสิทธิภาพการติดตั้ง

ข้อมูลจำเพาะทางเทคนิค

กระบวนการผลิตที่ได้มาตรฐาน

การผลิตเริ่มต้นด้วยการตรวจสอบม้วนเหล็กที่เข้ามา ตามด้วยการปรับระดับและยืดอัตโนมัติเพื่อคลายความเครียดของวัสดุ จากนั้น แถบดังกล่าวจะผ่านสถานีขึ้นรูปม้วนหลายแห่งเพื่อค่อยๆ สร้างส่วนรูปตัว U ตามด้วยขนาดที่แม่นยำ การตัดด้วยความยาวคงที่ของ CNC ของเซอร์โว และการเจาะอัตโนมัติหรือการตัดมุมที่เป็นอุปกรณ์เสริม

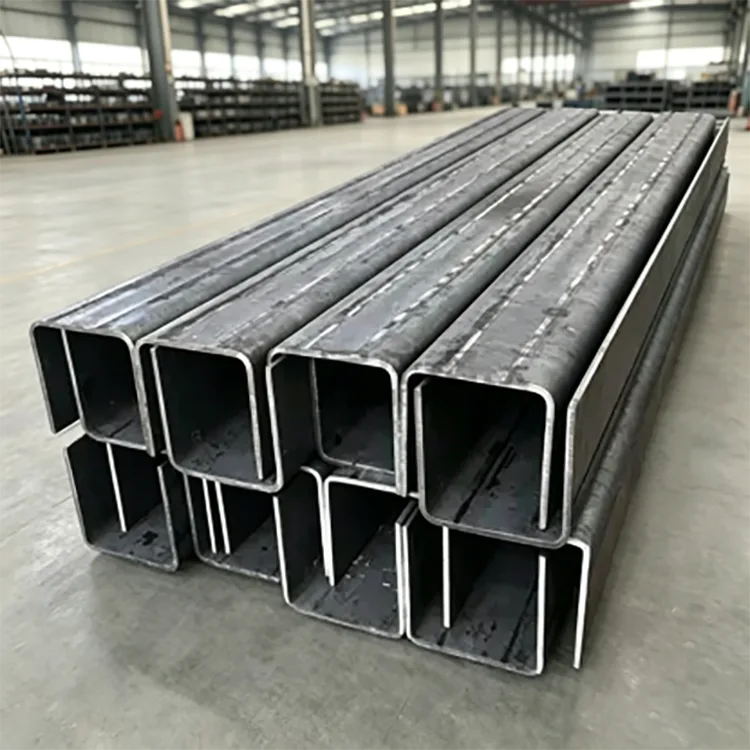

โปรไฟล์ที่เสร็จแล้วจะถูกยืดให้ตรงอีกครั้งก่อนการตรวจสอบ การรวมกลุ่ม และการจัดเก็บด้วยภาพและขนาดเต็มรูปแบบ

การตรวจสอบขดลวดเหล็ก → การปรับระดับและการยืดตรง → การขึ้นรูปเย็นแบบก้าวหน้า → การปรับขนาดส่วน U → การตัดด้วยความยาวคงที่ของ CNC → การเจาะรู/การตัดมุม → การยืดตรงขั้นที่สอง → การตรวจสอบมิติและภาพ → การมัดรวมและการจัดเก็บ

กระบวนการนี้ไม่ได้ใช้ขั้นตอนการรีดที่อุณหภูมิสูงซึ่งแตกต่างจากส่วนรีดร้อน ช่วยให้สามารถควบคุมขนาดโปรไฟล์ ความตรง ตำแหน่งรู และรูปทรงของขอบได้ในระหว่างการขึ้นรูปอย่างต่อเนื่อง ซึ่งเป็นประโยชน์สำหรับโครงการที่ต้องการการประกอบที่แม่นยำ

อะไรที่ทำให้ U Channel Steel แตกต่าง

การออกแบบน้ำหนักเบาพร้อมต้นทุนโดยรวมที่ต่ำกว่า

การขึ้นรูปเย็นจะเพิ่มความแข็งแรงของเหล็กผ่านการชุบแข็ง ทำให้สามารถใช้ส่วนผนังที่บางกว่าแทนช่องแบบเดิมที่หนักกว่าในการใช้งานที่เหมาะสม ผลลัพธ์ที่ได้คือการใช้เหล็กลดลงและลดต้นทุนการขนส่ง การยก และการติดตั้ง

ในการใช้งานรองรับแสงและปานกลางทั่วไป การออกแบบขึ้นรูปเย็นอาจมีน้ำหนักเบากว่าเหล็กรางแบบเดิมมากกว่า 30% ซึ่งช่วยลดต้นทุนวัสดุ ค่าขนส่ง และค่าแรง

ร่องรูปตัว U สำหรับการยึดและการวางตำแหน่ง

ส่วนรูปตัวยูแบบเปิดเป็นหนึ่งในข้อได้เปรียบในทางปฏิบัติหลัก ให้พื้นผิวที่สะดวกสำหรับการยึดช่อง การนำทาง การจำกัด การวางตำแหน่งอุปกรณ์ การหนีบท่อ และโครงสร้างแบบฝัง

นี่คือส่วนที่แตกต่างจากเหล็ก C และ Z โดยทั่วไปส่วน C และ Z จะถูกเลือกสำหรับแป ในขณะที่เหล็กช่อง U มักใช้ในกรณีที่โปรไฟล์จำเป็นต้องทำหน้าที่เป็นช่องรองรับ ฐาน รางนำ หรือช่องยึด

ความแม่นยำมิติสำหรับการประกอบโดยตรง

โปรไฟล์ถูกสร้างขึ้นบนเส้นขึ้นรูปม้วนอัตโนมัติและผ่านกระบวนการปรับขนาดและยืดผม ซึ่งจะช่วยรักษาขนาดหน้าตัดให้สม่ำเสมอ ขอบตรง และการควบคุมการบิด

สำหรับโครงการที่ใช้รูเจาะล่วงหน้าหรือส่วนประกอบที่มีความยาวคงที่ จุดมุ่งหมายคือการส่งมอบส่วนประกอบที่สามารถประกอบได้โดยตรง แทนที่จะตัดหรือแก้ไขซ้ำๆ ที่ไซต์งาน

ตัด เชื่อม และเจาะได้ง่าย

พื้นผิวเหล็กดำธรรมชาติไม่มีการเคลือบสังกะสีที่ต้องพิจารณาระหว่างการตัดหรือเชื่อม วัสดุสามารถตัด เจาะ เชื่อม หรือดัดงอได้ตามความต้องการในการผลิต

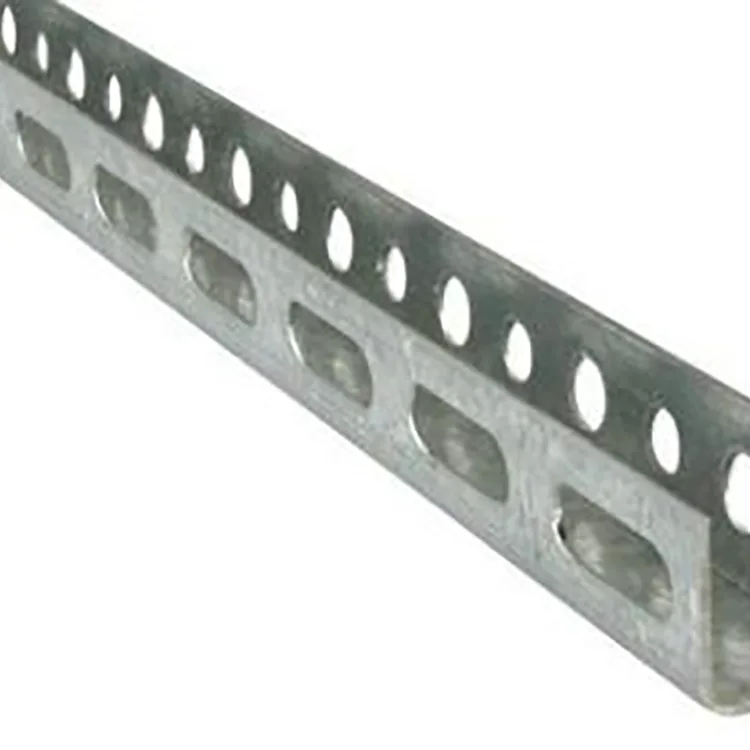

นอกจากนี้ ยังสามารถผลิตรูที่เจาะล่วงหน้า ร่อง การตัดมุม และส่วนที่มีความยาวคงที่ได้ก่อนจัดส่ง ซึ่งช่วยลดปริมาณการประมวลผลที่ไซต์งานที่จำเป็นสำหรับการปรับปรุงใหม่และโครงการสนับสนุนอุปกรณ์

ส่วนที่สะอาดและรูปลักษณ์ปกติ

ส่วน U ที่มีรูปแบบเหมาะสมจะมีพื้นผิวเรียบ ขอบสม่ำเสมอ และรูปทรงสม่ำเสมอ หลังการประกอบ ส่วนประกอบสามารถรักษาช่องว่างให้เท่ากันและรูปลักษณ์โดยรวมที่เรียบร้อย ทำให้ไม่เพียงแต่เหมาะสำหรับงานเหล็กเท่านั้น แต่ยังเหมาะสำหรับโครงสร้างภายในอาคาร เวิร์คช็อป และพื้นที่นิทรรศการหรือโชว์รูมที่มองเห็นได้

การแก้ปัญหาทั่วไปของโครงการ

ลดต้นทุนวัสดุและการติดตั้ง:

การออกแบบผนังบางขึ้นรูปเย็นสามารถลดน้ำหนักได้ 30%+ เมื่อเทียบกับเหล็กรางแบบเดิม ซึ่งสามารถลดต้นทุนการขนส่ง การยก และค่าแรงได้

การแก้ไขไซต์น้อยลง:

การขึ้นรูปและการยืดม้วนด้วย CNC ให้ขนาดและความตรงที่สม่ำเสมอ ช่วยลดงานตัด การเจาะ และการแก้ไขหลังการส่งมอบ

การติดตั้งเร็วขึ้น:

ร่องรูปตัวยูมาตรฐานสามารถใช้โดยตรงในการยึด นำทาง การรองรับ และการวางตำแหน่ง ด้วยการเจาะรูหรือช่องที่เจาะไว้ล่วงหน้า ทำให้สามารถประกอบส่วนประกอบจำนวนมากได้โดยไม่ต้องมีการผลิตที่ไซต์งานเพิ่มเติม

เหมาะกับโครงสร้างน้ำหนักเบา:

การชุบแข็งด้วยความเย็นช่วยเพิ่มความแข็งแรงของส่วนที่ขึ้นรูป ทำให้เหมาะสำหรับการรองรับน้ำหนักปานกลางและเบา ฉากยึดอุปกรณ์ ส่วนรองรับท่อ และโครงสร้างตู้เมื่อเลือกส่วนสำหรับโหลดอย่างถูกต้อง

การประยุกต์ใช้โครงการจริง

กรณีที่ 1: ระบบสนับสนุนอุปกรณ์สำหรับการประชุมเชิงปฏิบัติการการผลิตอัจฉริยะ

โครงการนี้เกี่ยวข้องกับเวิร์กช็อปการผลิตอัจฉริยะสมัยใหม่ที่มีสภาพแวดล้อมภายในอาคารที่แห้งและมีการควบคุมฝุ่น ลูกค้าต้องการขายึดอุปกรณ์และโครงรองรับท่อจำนวนมาก โดยมีข้อกำหนดด้านความเสถียรของโครงสร้าง ความเรียบสูงและต้นทุนโครงการที่ควบคุมได้

วัสดุที่เลือกคือ Q235B U-Channel ขึ้นรูปเย็น U100–U140 โดยมีความหนาของผนัง 1.5–2.0 มม. และรูเจาะตำแหน่งล่วงหน้า

ร่องรูปตัวยูพอดีกับข้อกำหนดการวางตำแหน่งอุปกรณ์และการยึดท่อโดยไม่ต้องเชื่อมไซต์เพิ่มเติม ประสิทธิภาพการติดตั้งเพิ่มขึ้น 40% ในขณะที่การออกแบบที่มีน้ำหนักเบาช่วยลดความต้องการในการขนส่งและการยก เมื่อเปรียบเทียบกับโซลูชัน Channel-steel แบบเดิม ต้นทุนโครงการโดยรวมลดลง 23%

ความเรียบของโปรไฟล์สูงยังช่วยป้องกันการเบี่ยงเบนในการติดตั้งรอบๆ อุปกรณ์อีกด้วย ระบบสนับสนุนที่สมบูรณ์ยังคงมีเสถียรภาพและไม่มีการคลายตัว พร้อมด้วยรูปแบบเวิร์กช็อปที่เรียบร้อยและการยอมรับโครงการเพียงครั้งเดียว

กรณีที่ 2: การอัพเกรดโครงสร้างภายในของโรงงานเก่า

โรงงานอุตสาหกรรมเก่าแห่งหนึ่งต้องการฉากกั้นภายในอาคาร อุปกรณ์รองรับ และโครงสร้างการยึดท่อใหม่ เนื่องจากอาคารที่มีอยู่มีความสามารถในการรับน้ำหนักที่จำกัด ส่วนที่เป็นเหล็กหนักจึงไม่เหมาะสำหรับการปรับปรุงใหม่

โปรเจ็กต์นี้ใช้ U-Channel รูปทรงเย็น Q235B ในหลายขนาดตามความต้องการการสนับสนุนที่แตกต่างกัน

ส่วนน้ำหนักเบาช่วยตอบสนองข้อจำกัดในการรับน้ำหนักของอาคารที่มีอยู่ โดยไม่เพิ่มภาระทางโครงสร้างโดยไม่จำเป็น รูปทรงกะทัดรัดยังติดตั้งได้ง่ายกว่าในพื้นที่จำกัดรอบๆ อุปกรณ์และงานท่อที่มีอยู่

หลังจากการติดตั้ง โครงสร้างที่ได้รับการอัพเกรดจะให้การสนับสนุนที่มั่นคงในขณะที่ยังคงรักษารูปแบบที่สะอาดตา ทำให้ช่อง U เหมาะสำหรับการปรับปรุงโรงงานในร่มที่มีน้ำหนักเบา

วิธีเลือกช่อง U ที่ถูกต้อง

ตามสภาพแวดล้อม:

แนะนำให้ใช้เป็นหลักสำหรับสภาพแวดล้อมภายในอาคารที่แห้งและมีอากาศถ่ายเท โดยไม่มีฝนโดยตรงหรือการสัมผัสที่มีฤทธิ์กัดกร่อน สำหรับโรงปฏิบัติงานที่มีความชื้น ควรพิจารณาสีรองพื้นป้องกันสนิมเพิ่มเติม สภาพแวดล้อมกลางแจ้ง สเปรย์เกลือ และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนรุนแรงจำเป็นต้องมีการเคลือบป้องกันที่เหมาะสมหรือส่วนเหล็กอื่น

ตามวัสดุ:

Q235B เหมาะสำหรับส่วนรองรับแสงทั่วไป ฉากยึด และโครงสร้างตู้ แนะนำให้ใช้ Q355B เมื่อต้องการความแข็งแรงสูงกว่า เช่น ช่วงที่ใหญ่ขึ้น ฐานอุปกรณ์ที่หนักกว่า หรืองานเสริมแรง

ตามขนาดส่วน:

U80–U120 สามารถใช้กับท่อขนาดเล็กและอุปกรณ์รองรับได้ U140–U200 เหมาะสำหรับโครงสร้างตู้หลักและฐานชั้นวาง สำหรับการเสริมแรงที่หนักกว่าและฐานที่ใหญ่ขึ้น สามารถพิจารณาส่วนที่ใหญ่กว่า เช่น U250–U300 ตามน้ำหนักบรรทุกจริง

ตามความหนาของผนัง:

โดยทั่วไปจะใช้ 0.8–1.2 มม. สำหรับการวางตำแหน่งที่เบาและการใช้งานที่ไม่รับน้ำหนัก 1.5–2.0 มม. เหมาะสำหรับโครงสร้างรองรับปกติ 2.5–3.0 มม. มีไว้สำหรับการรองรับและการเสริมแรงที่หนักกว่า

ขนาดส่วนสุดท้ายควรได้รับการยืนยันตามช่วง น้ำหนัก วิธีการยึด และเงื่อนไขการติดตั้ง แทนที่จะเลือกตามขนาดโปรไฟล์เท่านั้น

พื้นผิวและสภาพแวดล้อมการใช้งาน

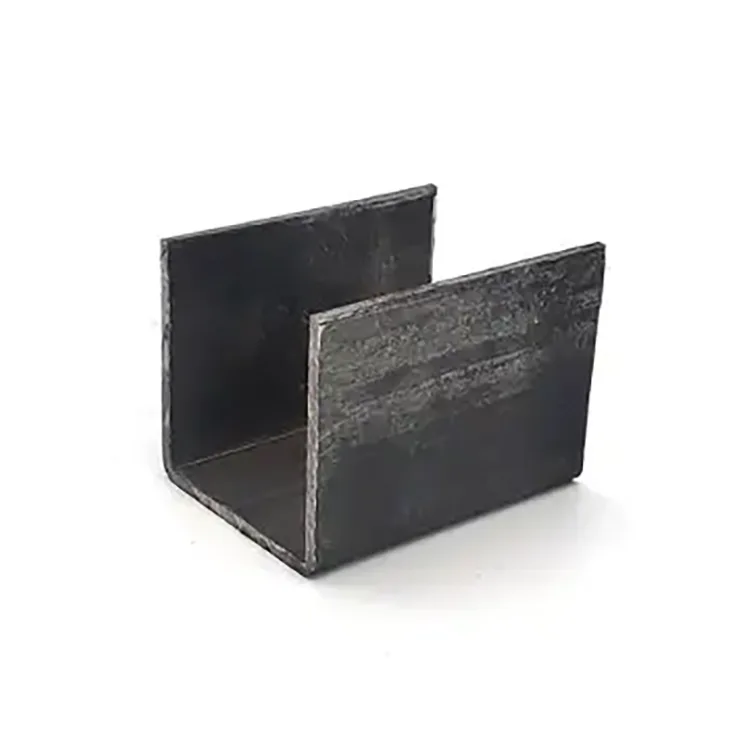

ผลิตภัณฑ์มาตรฐานจำหน่ายเป็นเหล็กสีดำธรรมชาติโดยไม่เคลือบสังกะสี ทำให้การตัด การเชื่อม และการเจาะในภายหลังตรงไปตรงมา และช่วยให้ผู้ซื้อสามารถทาไพรเมอร์ ทาสี หรือการรักษาพื้นผิวอื่นๆ ที่เหมาะสมได้เมื่อจำเป็น

ผลิตภัณฑ์นี้เหมาะที่สุดสำหรับ:

โรงงานและเวิร์คช็อปในร่มแบบแห้ง

โครงรองรับอุปกรณ์

โครงสร้างรองรับท่อและสายเคเบิล

ฐานอุปกรณ์

พาร์ติชันภายในและเปลือกหุ้ม

ส่วนประกอบเหล็กฝังตัว

โครงสร้างแนวทางและตำแหน่ง

โครงการปรับปรุงเหล็กน้ำหนักเบา

สำหรับโครงสร้างกลางแจ้ง พื้นที่ชายฝั่ง ความชื้นถาวร หรือสภาพแวดล้อมที่สัมผัสกับกรดและด่าง จำเป็นต้องระบุการป้องกันการกัดกร่อนก่อนการผลิต

การประมวลผลแบบกำหนดเองและการจัดหาจำนวนมาก

ช่อง U สามารถผลิตได้ตามแบบของโครงการ แทนที่จะจำกัดขนาดสต็อคมาตรฐาน การประมวลผลที่มีให้เลือก ได้แก่ การเจาะรูล่วงหน้า ร่อง การตัดมุม การตัดมุม การตัดที่มีความยาวคงที่ และขนาดที่ไม่ได้มาตรฐาน

สำหรับโครงการที่ใช้ส่วนประกอบรองรับซ้ำๆ การประมวลผลล่วงหน้าสามารถลดการตัดและเจาะไซต์งานได้ ผู้ซื้อสามารถจัดเตรียมแบบร่าง ขนาดหน้าตัด ระยะห่างของรู ข้อกำหนดด้านความยาว และเกรดวัสดุเมื่อขอใบเสนอราคา

สำหรับคำสั่งซื้อจำนวนมาก สามารถจัดเตรียมการผลิตตามการรวมขนาดที่ต้องการและกำหนดการส่งมอบ โดยจะมีการตรวจสอบมิติก่อนที่จะรวมกลุ่มและจัดส่ง

การควบคุมคุณภาพโรงงาน

การควบคุมคุณภาพเริ่มต้นด้วยขดลวดเหล็กที่เข้ามา โดยมีการตรวจสอบเกรดวัสดุและมิติพื้นฐานก่อนการขึ้นรูป

ในระหว่างการผลิต จุดควบคุมหลักคือการปรับระดับแถบ ความมั่นคงในการขึ้นรูป ขนาดของหน้าตัด ความตรง ตำแหน่งรู และความยาวของการตัด หลังจากการขึ้นรูป โปรไฟล์จะได้รับการยืดผมขั้นที่สอง และการตรวจสอบด้วยภาพและมิติขั้นสุดท้าย

ให้ความสนใจเป็นพิเศษกับการบิด การเสียรูป สภาพของขอบ และความสม่ำเสมอระหว่างกระบวนการ สำหรับผลิตภัณฑ์ที่เจาะล่วงหน้า จะมีการตรวจสอบตำแหน่งรูและระยะห่างด้วย เนื่องจากขนาดเหล่านี้ส่งผลโดยตรงต่อการติดตั้ง

วิธีการผลิตนี้มีความสำคัญสำหรับโครงการที่ช่อง U ที่จัดส่งต้องตรงกับแบบและประกอบเข้ากับส่วนประกอบประดิษฐ์อื่นๆ โดยไม่ต้องแก้ไขไซต์ซ้ำ

คำถามที่พบบ่อย

Q1: เหล็กรูปตัวยูขึ้นรูปเย็น แข็งแรงกว่าเหล็กรางจืดธรรมดาหรือไม่?

สำหรับการใช้งานที่มีน้ำหนักเบาและปานกลาง การขึ้นรูปเย็นจะทำให้งานแข็งตัวและสามารถให้ความแข็งแรงสูงขึ้นในวัสดุที่ขึ้นรูป ส่วนนี้ยังมีมิติสม่ำเสมอและทนทานต่อการเสียรูปเมื่อเลือกและติดตั้งอย่างเหมาะสม สำหรับโครงสร้างหลักที่รับน้ำหนักมาก การคำนวณน้ำหนักที่ต้องการควรพิจารณาว่าจำเป็นต้องใช้ช่องที่หนักกว่าหรือส่วนที่มีความแข็งแรงสูงหรือไม่

Q2: ช่อง U สามารถแทนที่ช่องเหล็กแบบเดิมได้หรือไม่?

สามารถใช้แทนเหล็กรางแบบเดิมในการใช้งานที่รับน้ำหนักปานกลางและเบา เช่น ส่วนรองรับ ฉากยึด กรอบหุ้ม โครงสร้างแบบฝัง และฐานอุปกรณ์ ไม่ควรแทนที่คานหลักหรือโครงสร้างหลักที่มีน้ำหนักมากโดยอัตโนมัติซึ่งได้รับแรงกระแทกหรือมีความเข้มข้นสูง

คำถามที่ 3: คุณสามารถเจาะรูล่วงหน้าและตัดความยาวที่ไม่ได้มาตรฐานได้หรือไม่

ใช่. สามารถผลิตการเจาะล่วงหน้า การตัดมุม การกัดร่อง การตัดมุม และความยาวคงที่ที่ไม่ได้มาตรฐานตามแบบ ซึ่งช่วยให้ส่วนประกอบมาถึงพร้อมสำหรับการประกอบ

คำถามที่ 4: อะไรคือความแตกต่างระหว่าง U channel และส่วนแป C/Z?

ส่วน C และ Z ส่วนใหญ่จะใช้สำหรับแปหลังคาและผนัง ส่วน U มักใช้สำหรับส่วนรองรับ ฐาน ชิ้นส่วนที่ฝัง ช่องยึด ตัวนำทาง และโครงสร้างการวางตำแหน่ง การเลือกควรเป็นไปตามฟังก์ชันโครงสร้างจริง

คำถามที่ 5: U-Channel ที่มีรูปแบบเย็นจะบิดหรือเสียรูปได้ง่ายหรือไม่?

ส่วนที่ผลิตอย่างเหมาะสมจะต้องผ่านการขึ้นรูปแบบหลายรอบ การกำหนดขนาด และการยืดให้ตรง เพื่อควบคุมการบิดตัวและการเสียรูปภายในข้อกำหนดมาตรฐานที่เกี่ยวข้อง วัสดุ ความหนาของผนัง ขนาดหน้าตัด และวิธีการติดตั้งที่ถูกต้องก็มีความสำคัญเช่นกันในการรักษาความเสถียรของมิติในการให้บริการ

คำถามที่ 6: ไหนดีกว่ากัน Q235B หรือ Q355B

Q235B เหมาะสำหรับงานรองรับแสงทั่วไปและการใช้งานในตู้ Q355B มีความแข็งแรงสูงกว่าและเหมาะกับฐานอุปกรณ์ที่หนักกว่า ช่วงที่ใหญ่กว่า และงานเสริมแรงเมื่อการออกแบบโครงสร้างต้องการ

Q7: พื้นผิวสามารถชุบสังกะสีหรือทาสีได้หรือไม่?

ใช่. ผลิตภัณฑ์มาตรฐานคือเหล็กกล้าสีดำธรรมชาติ จึงสามารถแปรรูปด้วยสีรองพื้น สี เคลือบผง หรือการชุบสังกะสีที่เหมาะสมตามสภาพแวดล้อมของโครงการและข้อกำหนดในการกัดกร่อน
