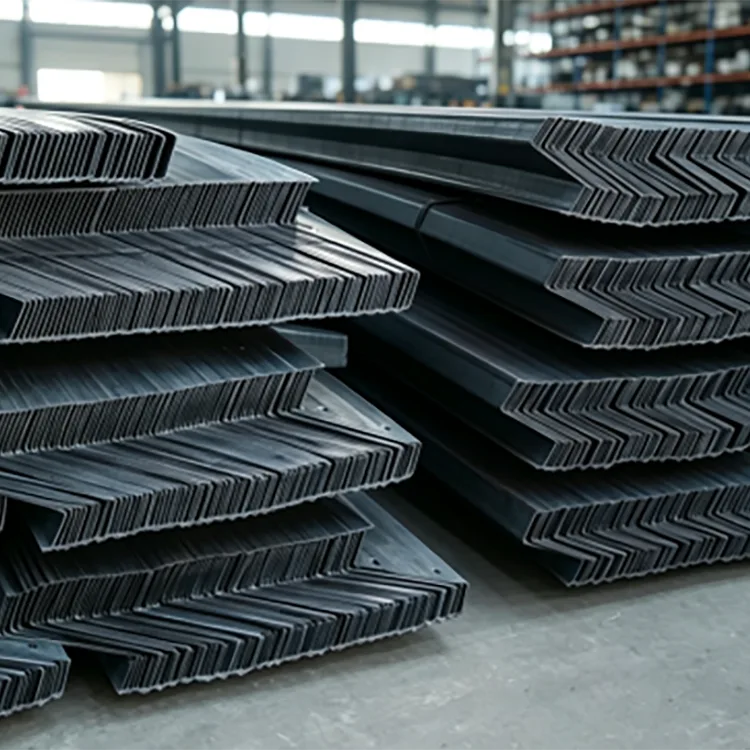

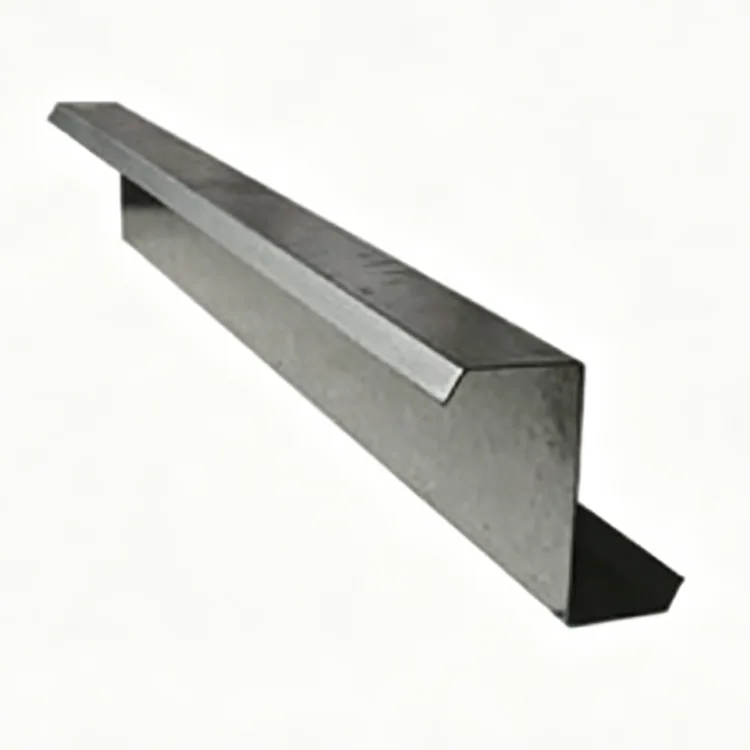

เหล็กส่วน Z ขึ้นรูปเย็น

เหล็กส่วน Z ขึ้นรูปเย็นเป็นเหล็กผนังบางขึ้นรูปเย็นที่ผลิตจากเหล็กแผ่นรีดร้อนผ่านการรีดขึ้นรูปต่อเนื่องที่อุณหภูมิห้อง แถบดังกล่าวจะผ่านแท่นขึ้นรูปหลายจุด และค่อยๆ ขึ้นรูปเป็นส่วน Z โดยไม่ต้องผ่านขั้นตอนการรีดร้อนที่อุณหภูมิสูง

กระบวนการขึ้นรูปเย็นช่วยเพิ่มความสม่ำเสมอของมิติ และยังทำให้งานแข็งตัวในเหล็กอีกด้วย ส่วนที่ได้จะรวมน้ำหนักที่ค่อนข้างต่ำเข้ากับประสิทธิภาพการดัดงอที่เป็นประโยชน์ ทำให้มีการใช้กันอย่างแพร่หลายสำหรับแปหลังคาและผนังในโครงสร้างเหล็กน้ำหนักเบา

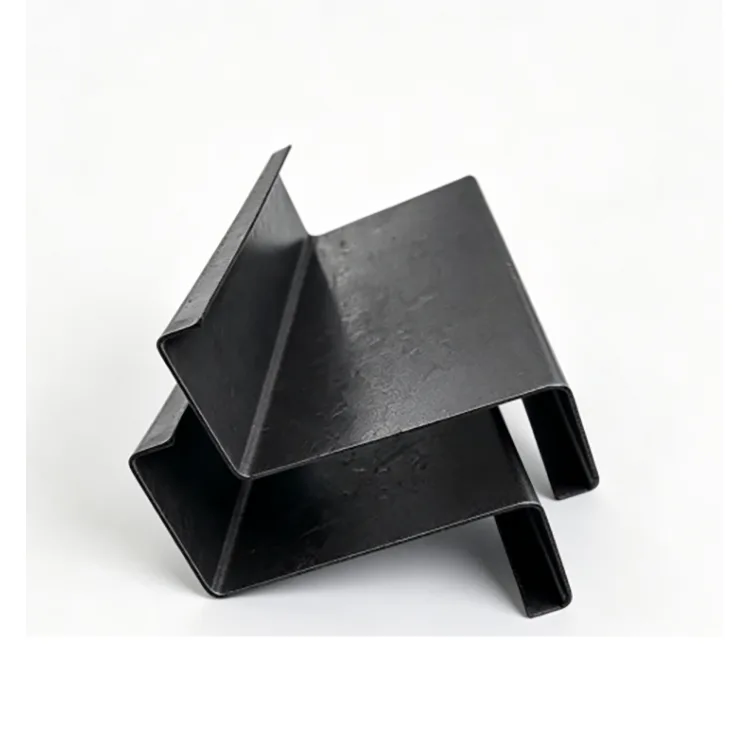

โปรไฟล์รูปตัว Z มีข้อได้เปรียบในทางปฏิบัติอีกประการหนึ่ง: หน้าแปลนเยื้องช่วยให้แปที่อยู่ติดกันทับซ้อนกันได้ ซึ่งมีประโยชน์อย่างยิ่งกับหลังคาที่มีความลาดเอียงขนาดใหญ่ซึ่งจำเป็นต้องมีการจัดเรียงแปอย่างต่อเนื่องรอบๆ สันเขา

สภาพแวดล้อมที่แนะนำ: อาคารในร่มที่ปิดล้อม โรงปฏิบัติงานแห้งและโกดังที่ไม่มีฝนตกโดยตรง สเปรย์เกลือ ความชื้นที่มีฤทธิ์กัดกร่อนของกรดหรือด่าง

กระบวนการผลิต

สายการผลิตเริ่มต้นด้วยการตรวจสอบขาเข้าของเหล็กม้วน หลังจากการปรับระดับและยืดให้ตรง แถบจะผ่านสถานีขึ้นรูปม้วนหลายแห่ง โดยจะค่อยๆ โค้งงอเป็นส่วนรูปตัว Z ที่ต้องการ

การตัดด้วย CNC ของเซอร์โวให้ความยาวของชิ้นส่วนที่ระบุ ในขณะที่สามารถเพิ่มการเจาะอัตโนมัติตามแบบโครงสร้างได้ จากนั้นโปรไฟล์ที่เสร็จแล้วจะต้องผ่านการยืดผมและการตรวจสอบขนาดก่อนจำแนกประเภท การรวมกลุ่ม และการจัดเก็บ

การตรวจสอบขดลวดเหล็ก → การปรับระดับและการยืดตรง → การขึ้นรูปเย็นแบบก้าวหน้า → การขึ้นรูปส่วน Z → การตัดความยาวคงที่ของเซอร์โว CNC → การเจาะอัตโนมัติ → การยืดผม → การตรวจสอบด้วยภาพและมิติ → การรวมกลุ่มและการจัดเก็บ

เนื่องจากโปรไฟล์ถูกสร้างขึ้นอย่างต่อเนื่องแทนที่จะสร้างโดยการรีดร้อนแบบธรรมดา ขนาดหน้าตัด ความตรง และตำแหน่งของรูจึงสามารถควบคุมได้อย่างต่อเนื่องในระหว่างการผลิต

ข้อมูลจำเพาะหลัก

เหตุใดจึงต้องใช้ส่วน Z สำหรับแปหลังคา

การทับซ้อนกันโดยตรงที่สันหลังคา

ความแตกต่างที่ชัดเจนที่สุดระหว่างส่วน Z และส่วน C คือรูปร่างของหน้าแปลน โปรไฟล์ออฟเซ็ต Z ช่วยให้ชิ้นส่วนที่อยู่ติดกันซ้อนทับกันได้ ซึ่งสามารถช่วยรักษาความต่อเนื่องผ่านสันหลังคาได้

สำหรับความลาดเอียงของหลังคาที่สูงกว่า 10° แปแบบ Z มักเป็นตัวเลือกที่ใช้งานได้จริง โดยที่ส่วนที่ทับซ้อนกันเป็นส่วนหนึ่งของการออกแบบโครงสร้าง ซึ่งช่วยลดความจำเป็นในการตัดเพิ่มเติมและทำให้การติดตั้งตรงไปตรงมามากขึ้น

ประสิทธิภาพการดัดงอที่ดีพร้อมน้ำหนักที่ลดลง

หน้าตัดรูปตัว Z ให้คุณสมบัติหน้าตัดที่มีประโยชน์สำหรับการดัดงอ เมื่อใช้ร่วมกับการชุบแข็งด้วยความเย็น จะทำให้สามารถใช้ส่วนที่บางกับแปบนหลังคาและผนังได้อย่างเหมาะสม

เมื่อเปรียบเทียบกับส่วนรีดร้อนแบบดั้งเดิมที่หนักกว่า น้ำหนักที่น้อยกว่าสามารถลดข้อกำหนดในการขนส่ง การยก และการติดตั้งได้

ความตรงสม่ำเสมอและตำแหน่งรู

สายการผลิตใช้การขึ้นรูปม้วนแบบก้าวหน้า การตัด CNC และการยืดผมในภายหลัง ซึ่งจะช่วยควบคุมความตรงและการบิดของโปรไฟล์

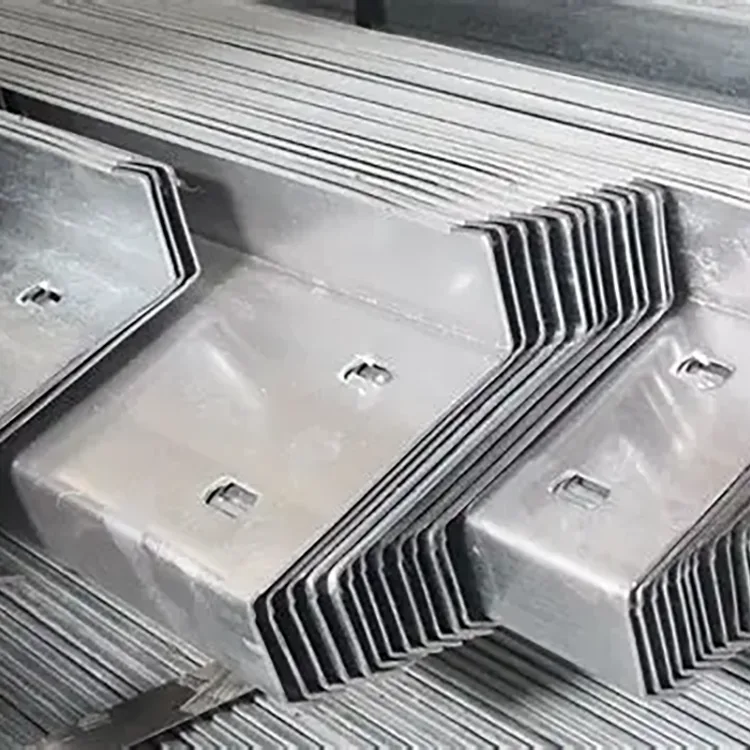

สำหรับแปที่มีรูโบลต์ที่เจาะไว้ล่วงหน้า การวางตำแหน่งรูที่แม่นยำเป็นสิ่งสำคัญ เนื่องจากข้อผิดพลาดอาจส่งผลต่อการเชื่อมต่อระหว่างแปและโครงเหล็กหลัก การเจาะล่วงหน้าก่อนส่งมอบสามารถลดงานตัดและเจาะที่ไซต์งานได้

ต้นทุนที่ต่ำกว่าสำหรับโครงการในร่มแบบแห้ง

ผลิตภัณฑ์มาตรฐานจำหน่ายเป็นเหล็กสีดำธรรมชาติโดยไม่เคลือบสังกะสี สำหรับอาคารในร่มแบบปิดที่แห้งซึ่งไม่จำเป็นต้องมีการป้องกันการกัดกร่อนเพิ่มเติม จะช่วยหลีกเลี่ยงค่าใช้จ่ายเพิ่มเติมที่เกี่ยวข้องกับส่วน Z ที่เคลือบด้วยสังกะสี

หากอาคารสัมผัสกับฝน การควบแน่น สเปรย์เกลือ หรือสารที่มีฤทธิ์กัดกร่อน ควรระบุเวอร์ชันที่มีการป้องกันการกัดกร่อนแทน

การตัดและการเชื่อมที่สะดวก

เนื่องจากผลิตภัณฑ์มาตรฐานไม่มีการเคลือบสังกะสี การตัดและการเชื่อมแบบทั่วไปจึงตรงไปตรงมา สิ่งนี้มีประโยชน์ในระหว่างโครงการประดิษฐ์และปรับปรุงภายในอาคาร ซึ่งสมาชิกอาจต้องมีการปรับเปลี่ยนในท้องถิ่นหรืองานเชื่อมต่อ

การใช้งานทั่วไป

ผลิตภัณฑ์ส่วนใหญ่จะใช้สำหรับ:

แปหลังคาในอาคารเหล็กน้ำหนักเบา

หลังคาโกดังลาดขนาดใหญ่

ระบบหลังคาโรงงานอุตสาหกรรม

อาคารโลจิสติกส์และคลังสินค้าในร่ม

โครงรองผนังและหลังคา

ระบบโครงเหล็กน้ำหนักเบา

โครงการปรับปรุงโรงงานในร่ม

เป็นส่วนประกอบโครงสร้างรอง เช่น แป แทนที่จะใช้ทดแทนเสาหลักหรือคานหลักของอาคาร

การประยุกต์ใช้โครงการจริง

กรณีที่ 1: แป Z สำหรับคลังสินค้าโลจิสติกส์ในร่มที่มีความลาดชันขนาดใหญ่

โครงการนี้ครอบคลุมคลังสินค้าโลจิสติกส์แบบปิดขนาด 50,000 ตร.ม. โดยมีหลังคาลาดเอียง 12° อาคารนี้ปิดสนิทและใช้ในสภาพแวดล้อมในร่มที่แห้งโดยไม่มีฝนตกโดยตรง

ข้อกำหนดหลักคือการปูแปโดยตรงที่สันหลังคา การควบคุมต้นทุนโครงสร้างเหล็ก ระยะเวลาการติดตั้งที่สั้นลง และลดความเสี่ยงของปัญหาการวางตำแหน่งแผงหลังคา

วัสดุที่เลือกคือเหล็กส่วน Z ขึ้นรูปเย็น Q355B, Z160–Z200 โดยมีความหนาของผนัง 1.8–2.0 มม. และรูโบลต์ที่เจาะไว้ล่วงหน้า

ส่วน Z สามารถทับซ้อนกันได้โดยตรง ช่วยให้ส่วนประกอบสันยังคงต่อเนื่อง และลดงานตัดและดัดแปลงที่ไซต์งาน เวลาในการติดตั้งลดลง 30%

การบิดโปรไฟล์ต่ำช่วยให้แผงหลังคาเหล็กเคลือบสีวางตัวได้สม่ำเสมอยิ่งขึ้น ช่วยลดช่องว่างที่อาจส่งผลให้น้ำรั่วได้ ชิ้นส่วนที่เบากว่ายังช่วยลดข้อกำหนดในการขนส่งและการยก และต้นทุนโครงสร้างเหล็กโดยรวมก็ต่ำกว่าโซลูชันเหล็กรีดร้อนถึง 21%

โครงการผ่านการยอมรับและยังคงให้บริการภายในอาคารโดยไม่มีปัญหาเรื่องสนิม

กรณีที่ 2: การอัพเกรดโครงเหล็กน้ำหนักเบาในโรงงานอุตสาหกรรม

โครงการที่สองเกี่ยวข้องกับการปรับปรุงโรงงานเก่า ภายในเวิร์กช็อปจำเป็นต้องมีโครงสร้างโครงเหล็กน้ำหนักเบาใหม่ โดยมีหลังคาลาดเอียงค่อนข้างมากและมีสภาพแวดล้อมภายในอาคารที่แห้งและมีอากาศถ่ายเท

ผลิตภัณฑ์ที่เลือกคือเหล็กส่วน Z ขึ้นรูปเย็น Q235B, Z120–Z140

สมาชิกถูกส่งพร้อมสำหรับการประกอบโดยไม่มีการประมวลผลรองที่กว้างขวาง โครงสร้างที่ทับซ้อนกันรูปตัว Z สอดคล้องกับความลาดเอียงของหลังคา และช่วยรักษาระบบตู้ที่เรียบและมั่นคง

ชิ้นส่วนน้ำหนักเบายังช่วยควบคุมต้นทุนการปรับปรุงในขณะที่ลดงานติดตั้งภายในโรงงานที่มีอยู่

คู่มือการเลือกส่วน Z

ความลาดชันของหลังคา:

สำหรับความลาดชันของหลังคาที่สูงกว่า 10° ส่วน Z เป็นตัวเลือกที่ต้องการเมื่อจำเป็นต้องใช้แปที่ทับซ้อนกัน สำหรับทางลาดที่ค่อนข้างตื้น อาจพิจารณาแปแบบซีก็ได้ ทั้งนี้ขึ้นอยู่กับการออกแบบโครงสร้าง

เกรดวัสดุ:

Q235B เหมาะสำหรับการใช้งานแปและกล่องหุ้มน้ำหนักเบาทั่วไป สำหรับช่วงที่ใหญ่ขึ้น ปริมาณลมหรือหิมะที่สูงขึ้น และความต้องการทางโครงสร้างที่มีความต้องการมากขึ้น สามารถเลือก Q355B พร้อมกับขนาดหน้าตัดและความหนาของผนังที่เหมาะสมได้

ขนาดส่วน:

Z100–Z140 สามารถใช้เป็นโครงสร้างรองของหลังคาและผนังที่เบากว่าได้ Z160–Z200 เหมาะสำหรับคลังสินค้ามาตรฐานและการใช้งานแปในโรงปฏิบัติงาน สามารถใช้ Z220–Z300 ในกรณีที่การออกแบบโครงสร้างต้องการส่วนที่ใหญ่กว่า

ความหนาของผนัง:

ช่วงที่ใช้ได้คือ 1.2–3.0 มม. ความหนาสุดท้ายควรพิจารณาจากช่วง ระยะห่างแป โหลดลม ปริมาณหิมะ เงื่อนไขการเชื่อมต่อ และการคำนวณโครงสร้าง แทนที่จะพิจารณาขนาดหน้าตัดเพียงอย่างเดียว

สิ่งแวดล้อม:

สำหรับอาคารในร่มแบบปิดที่แห้ง เหล็ก Z สีดำธรรมชาติสามารถเป็นทางเลือกที่คุ้มค่า ในโรงงานที่มีความชื้นหรือการควบแน่นสูง ควรพิจารณาการเคลือบป้องกันสนิมที่เหมาะสม

สำหรับอาคารกลางแจ้ง พื้นที่ชายฝั่ง โครงสร้างที่โดนฝน หรือเพิงเกษตร ไม่แนะนำให้ใช้รุ่นเหล็กสีดำธรรมชาติ ควรเลือกส่วน Z ที่ชุบสังกะสีหรือสารละลายอื่นที่มีการป้องกันการกัดกร่อน

เหล็กส่วน Z ขึ้นรูปเย็นเทียบกับเหล็กส่วน C

ทางเลือกสุดท้ายควรเป็นไปตามการออกแบบโครงสร้างมากกว่าความลาดเอียงของหลังคาเพียงอย่างเดียว รูปทรงที่ทับซ้อนกันของส่วน Z ถือเป็นข้อได้เปรียบหลักในทางปฏิบัติ ซึ่งจำเป็นต้องมีการเชื่อมต่อแปอย่างต่อเนื่อง

การควบคุมคุณภาพโรงงาน

สำหรับแป Z ความสม่ำเสมอของขนาดมีความสำคัญอย่างยิ่ง เนื่องจากส่วนต่างๆ จะต้องเชื่อมต่อกับโครงเหล็กหลักและแผงหลังคาอย่างถูกต้อง

การควบคุมคุณภาพจึงครอบคลุมเหล็กม้วนก่อนขึ้นรูป ตามด้วยการตรวจสอบระหว่างการขึ้นรูปม้วนและหลังการตัด จุดตรวจสอบที่สำคัญ ได้แก่ เกรดวัสดุ ขนาดหน้าตัด ความหนาของผนัง ความตรง การบิด ความยาวการตัด สภาพของขอบ และตำแหน่งรูที่เจาะล่วงหน้า

โปรไฟล์จะถูกยืดให้ตรงหลังจากการขึ้นรูปเพื่อลดการบิดเบี้ยวที่ตกค้าง ก่อนการจัดส่ง ชิ้นส่วนที่เสร็จแล้วจะได้รับการตรวจสอบด้วยสายตาและมิติ จากนั้นจึงรวมกลุ่มตามขนาดและข้อกำหนดในการสั่งซื้อ

สำหรับการสั่งซื้อเป็นชุด การรักษาเกรดวัสดุ ข้อกำหนดส่วน และพารามิเตอร์การประมวลผลเดียวกันจะช่วยรักษาความสอดคล้องกันระหว่างชุดการผลิตต่างๆ

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะเลือกระหว่างเหล็กส่วน Z และเหล็กส่วน C ได้อย่างไร

ข้อพิจารณาหลักคือการจัดหลังคาและการเชื่อมต่อ ส่วน Z มีประโยชน์อย่างยิ่งสำหรับหลังคาซึ่งแปที่อยู่ติดกันจำเป็นต้องทับซ้อนกันและต่อเนื่องผ่านสันเขา โดยเฉพาะอย่างยิ่งบนทางลาดหลังคาขนาดใหญ่ ส่วน C มีการใช้งานทั่วไปในวงกว้างกว่า และสามารถใช้กับความลาดเอียงของหลังคาที่ตื้นกว่าได้ ทั้งนี้ขึ้นอยู่กับการออกแบบโครงสร้าง

คำถามที่ 2: เหล็กรูปตัว Z ขึ้นรูปเย็นสามารถบิดได้ง่ายหรือไม่?

ส่วน Z ที่ผลิตอย่างถูกต้องจะต้องผ่านการขึ้นรูป ปรับขนาด และการยืดแบบก้าวหน้าเพื่อควบคุมการบิดตัวและการเสียรูปภายในข้อกำหนดมาตรฐานที่เกี่ยวข้อง ขนาดส่วนที่เลือก ความหนาของผนัง ระยะ และวิธีการติดตั้งก็ส่งผลต่อประสิทธิภาพเช่นกัน

Q3: จำเป็นต้องทาสีแป Z ในร่มหรือไม่?

สำหรับสภาพแวดล้อมภายในอาคารที่แห้งและมีอากาศถ่ายเทสะดวก โดยไม่มีการควบแน่นมากนัก สามารถใช้พื้นผิวเหล็กสีดำธรรมชาติได้โดยไม่ต้องเคลือบเพิ่มเติม หากข้อกำหนดของโครงการอนุญาต สำหรับโรงงานที่มีความชื้นหรือพื้นที่ที่มีการควบแน่นบ่อยครั้ง แนะนำให้ใช้การเคลือบป้องกันสนิม

คำถามที่ 4: ส่วน Z สามารถเจาะรูล่วงหน้าได้หรือไม่

ใช่. สามารถเจาะรูโบลท์ตามแบบโครงสร้างก่อนจัดส่งโปรไฟล์ได้ การตัดมุมและการตัดปลายที่ทำมุมสามารถผลิตได้ตามรายละเอียดการเชื่อมต่อที่ต้องการ

Q5: สามารถปรับแต่งความยาวได้หรือไม่?

ใช่. โดยทั่วไปการจัดหามาตรฐานจะอยู่ภายในระยะ 6–12 ม. ในขณะที่ความยาวคงที่ที่ไม่ได้มาตรฐานสามารถผลิตได้ตามแบบของโครงการและข้อกำหนดในการตัด

คำถามที่ 6: เหล็กส่วน Z สีดำธรรมชาติสามารถใช้กลางแจ้งได้หรือไม่

ไม่แนะนำสำหรับการสัมผัสกลางแจ้งโดยตรง ฝน สเปรย์เกลือชายฝั่ง หรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ในสภาวะเหล่านี้ ควรพิจารณาส่วน Z ที่ชุบสังกะสีหรือป้องกันการกัดกร่อน
