ท่อไร้รอยต่อเหล็กกล้าคาร์บอนสำหรับระบบท่อ

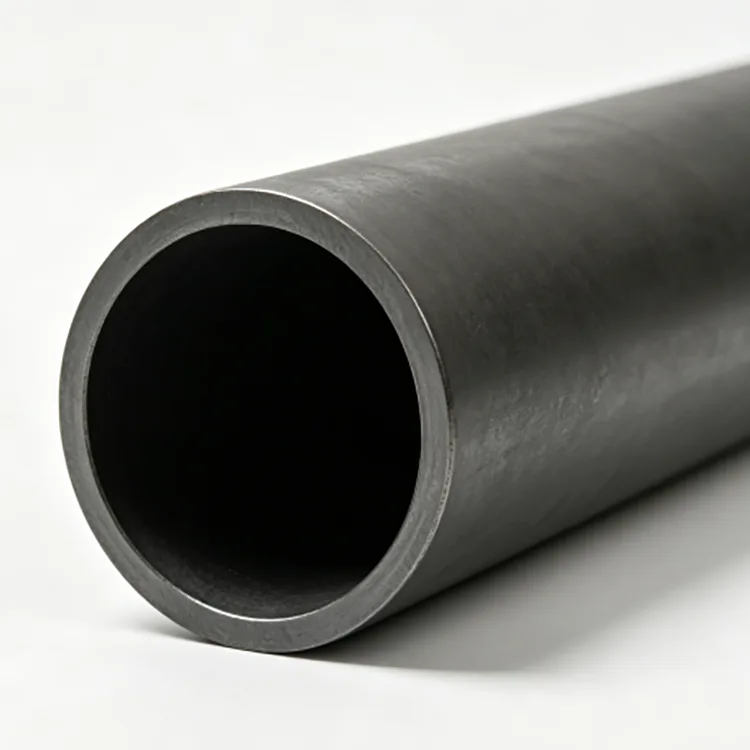

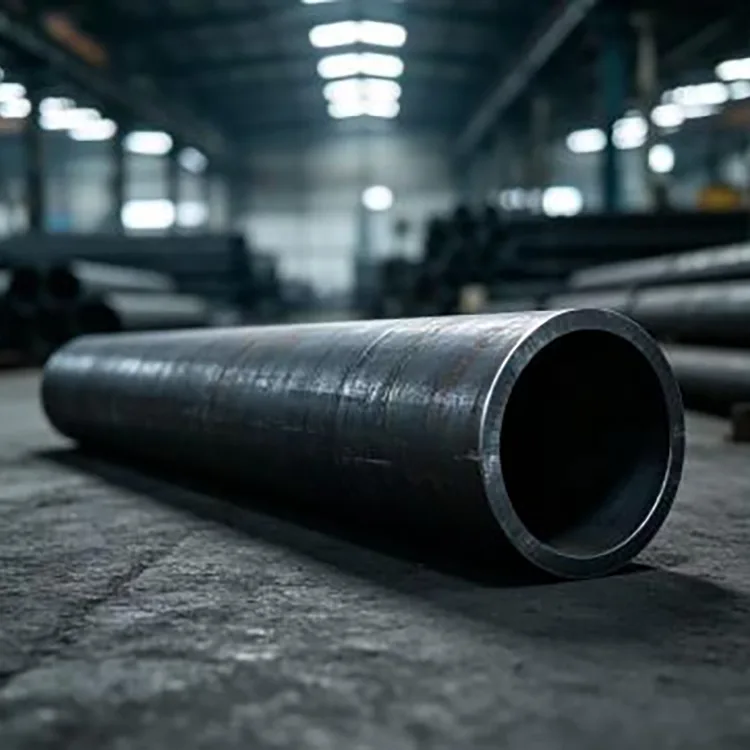

ท่อไร้รอยต่อเหล็กกล้าคาร์บอนสำหรับระบบท่อผลิตจากเหล็กแท่งแข็งแทนที่จะเป็นแถบเหล็กที่มีตะเข็บเชื่อมตามยาว เหล็กแท่งถูกให้ความร้อน เจาะจนกลายเป็นเปลือกกลวง จากนั้นจึงรีดหรือดึงเย็นเพื่อให้ได้เส้นผ่านศูนย์กลางและความหนาของผนังที่ต้องการ

สำหรับระบบท่อ เหตุผลหลักในการใช้ท่อไร้ตะเข็บไม่ใช่เพียงเพราะมี “ความแข็งแรงสูงกว่า” โครงสร้างจะขจัดรอยเชื่อมตามยาวที่พบในท่อเชื่อม ซึ่งอาจถือเป็นข้อพิจารณาที่สำคัญสำหรับการใช้งานแรงดันสูง อุณหภูมิสูง หรือบริการที่สำคัญบางประเภท

ท่อสำเร็จรูปสามารถจัดหาในสภาพสีดำ ดองและพาสซีฟ ขัดเงา เคลือบด้วยน้ำมันป้องกันสนิม หรือเคลือบด้วยการป้องกันพื้นผิวอื่น ๆ ที่ตกลงกัน ข้อกำหนดขั้นสุดท้ายควรขึ้นอยู่กับสื่อ อุณหภูมิ ความดัน วิธีการเชื่อมต่อ และมาตรฐานท่อที่เกี่ยวข้อง

ช่วงการออกแบบ

วัสดุ

เหล็กกล้าคาร์บอน 20# มักใช้สำหรับการขนส่งของเหลวทั่วไปและการใช้งานทางกลทั่วไป

Q235B เหมาะสำหรับงานโครงสร้างทั่วไปและงานรองรับที่การออกแบบต้องการเกรดนี้

สามารถพิจารณา Q345B สำหรับการใช้งานที่ต้องการความแข็งแรงสูงขึ้น โดยขึ้นอยู่กับข้อกำหนดของท่อที่เกี่ยวข้อง

A106 Gr.B เป็นตัวเลือกทั่วไปสำหรับท่อเหล็กคาร์บอนไร้ตะเข็บที่ใช้ในการบริการที่อุณหภูมิสูง ASTM A106/A106M-26 ครอบคลุมถึงท่อเหล็กคาร์บอนไร้ตะเข็บสำหรับการบริการที่อุณหภูมิสูง และรวมถึงข้อกำหนดสำหรับการทดสอบทางกล การทดสอบอุทกสถิต และการทดสอบทางไฟฟ้าแบบไม่ทำลาย

A53 Gr.B เป็นข้อกำหนดเฉพาะของท่อที่กว้างขึ้นซึ่งครอบคลุมทั้งท่อชุบสังกะสีสีดำแบบไม่มีรอยต่อและแบบเชื่อมและแบบจุ่มร้อน ดังนั้นผู้ซื้อควรระบุอย่างชัดเจนว่าผลิตภัณฑ์ที่ต้องการนั้นไม่มีรอยต่อ ASTM A53/A53M-24 ครอบคลุม NPS 1/8 ถึง NPS 26 และรวมถึงข้อกำหนดด้านอุทกสถิตและการตรวจสอบอื่นๆ

เลือกมาตรฐานก่อน

มาตรฐานที่แตกต่างกันมีไว้สำหรับบริการที่แตกต่างกัน

สำหรับการขนส่งของเหลวทั่วไปในประเทศจีน GB/T 8163-2018 เป็นมาตรฐานปัจจุบันสำหรับท่อเหล็กไร้รอยต่อสำหรับการให้บริการของเหลว

สำหรับการบริการที่อุณหภูมิสูง ASTM A106/A106M ได้รับการออกแบบมาเป็นพิเศษสำหรับท่อเหล็กคาร์บอนไร้ตะเข็บสำหรับการบริการที่อุณหภูมิสูง

สำหรับการแตกร้าวของปิโตรเลียมและเตาปิโตรเคมีที่เกี่ยวข้อง เครื่องแลกเปลี่ยนความร้อน และท่อแรงดัน GB 9948-2013 ครอบคลุมถึงท่อเหล็กไร้ตะเข็บสำหรับการแตกตัวของปิโตรเลียม

นี่คือเหตุผลที่การสอบถามเกี่ยวกับท่อควรระบุสื่อการบริการและอุณหภูมิในการทำงาน ไม่ใช่เฉพาะเส้นผ่านศูนย์กลางภายนอกและความหนาของผนังเท่านั้น

ความดันและอุณหภูมิ

กลุ่มผลิตภัณฑ์ที่ให้มาครอบคลุมอุณหภูมิ 0.6–32 MPa และ -20°C ถึง 450°C แต่สิ่งเหล่านี้ไม่ควรถือเป็นพิกัดสากลเดียวสำหรับทุกท่อ

แรงดันที่อนุญาตจะขึ้นอยู่กับเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง เกรดเหล็ก อุณหภูมิการออกแบบ ค่าเผื่อการกัดกร่อน โครงร่างข้อต่อ และรหัสการออกแบบที่ใช้บังคับ

อุณหภูมิยังส่งผลต่อประสิทธิภาพของวัสดุด้วย ท่อที่เหมาะกับบริการน้ำอุณหภูมิปกติไม่สามารถใช้กับไอน้ำอุณหภูมิสูงได้โดยอัตโนมัติเพียงเพราะความหนาของผนังเท่ากัน

สำหรับระบบที่มีอุณหภูมิสูง จึงควรยืนยันมาตรฐานวัสดุและรหัสการออกแบบก่อนซื้อ

ทำไมต้องมีท่อไร้รอยต่อ?

การไม่มีรอยเชื่อมตามยาวมีประโยชน์ในการใช้งานที่ผนังท่อต้องมีโครงสร้างที่ต่อเนื่องกันรอบๆ เส้นรอบวง

สำหรับระบบแรงดันต่ำทั่วไปหลายระบบ ท่อเชื่อมอาจจะประหยัดกว่า

ท่อไร้รอยต่อมีความเกี่ยวข้องมากขึ้นเมื่อโครงการต้องการข้อกำหนดเฉพาะที่ไร้รอยต่อเนื่องจากความดัน อุณหภูมิ วิกฤตการบริการ หรือรหัสที่เกี่ยวข้อง

ความแตกต่างนี้มีความสำคัญต่อการจัดซื้อ “ไร้รอยต่อ” ควรเป็นข้อกำหนดในข้อกำหนดการซื้อเมื่อการออกแบบทางวิศวกรรมเรียกร้อง แทนที่จะเป็นสมมติฐานที่อิงจากรูปลักษณ์ของท่อ

การไหลของท่อ

สำหรับการขนส่งของเหลว แรงดันตกคร่อมจะขึ้นอยู่กับเส้นผ่านศูนย์กลางภายใน ความยาวท่อ อัตราการไหล ความหนืดของของเหลว ข้อต่อ และสภาพพื้นผิวภายใน

เส้นผ่านศูนย์กลางภายในที่ใหญ่ขึ้นสามารถลดความเร็วการไหลและการสูญเสียแรงเสียดทาน ในขณะที่เส้นผ่านศูนย์กลางเล็กกว่าสามารถเพิ่มความต้องการในการสูบน้ำได้

ด้วยเหตุนี้ ขนาดของท่อจึงควรขึ้นอยู่กับการไหลที่ต้องการและแรงดันตกที่ยอมรับได้ ความหนาของผนังควรตรวจสอบแยกกันเพื่อดูข้อกำหนดด้านแรงดันและกลไก

ความหนาของผนัง

ให้ความต้านทานต่อแรงดัน เผื่อการกัดกร่อนตามที่ต้องการ มีส่วนทำให้มีความแข็งแกร่งทางกล และส่งผลต่อความสามารถในการรับน้ำหนักภายนอกของท่อ

ช่วงที่ให้มาคือ 1–50 มม. โดยมีซีรีส์แรงดัน SCH สำหรับการสั่งซื้อโครงการที่เหมาะสม

ผนังที่หนาขึ้นไม่ได้ดีขึ้นโดยอัตโนมัติ มันเพิ่มน้ำหนักวัสดุ ต้นทุน และบางครั้งข้อกำหนดในการเชื่อมหรือการดัดงอ ความหนาที่ถูกต้องควรมาจากแรงดันการออกแบบ อุณหภูมิ เกรดวัสดุ และค่าเผื่อการกัดกร่อน

การใช้งานไปป์ไลน์

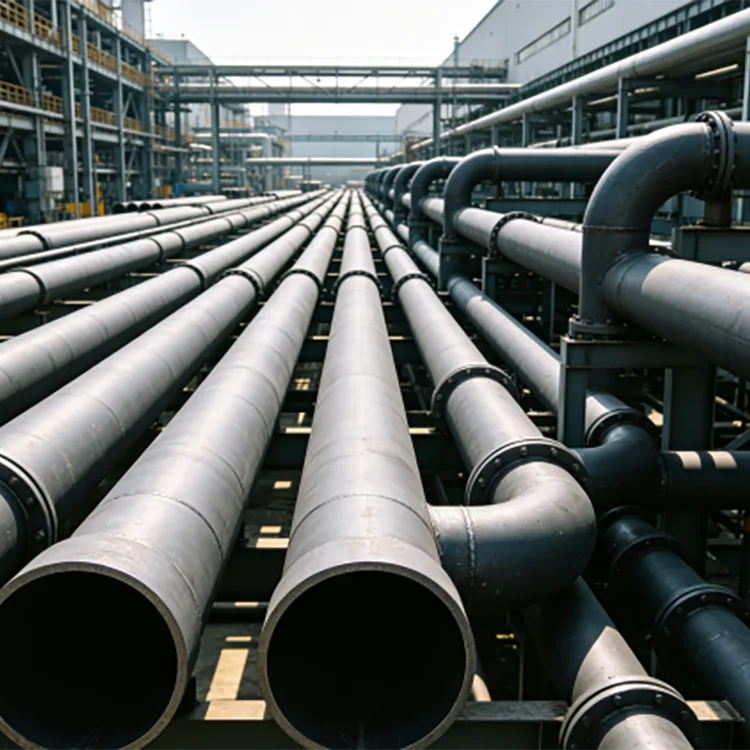

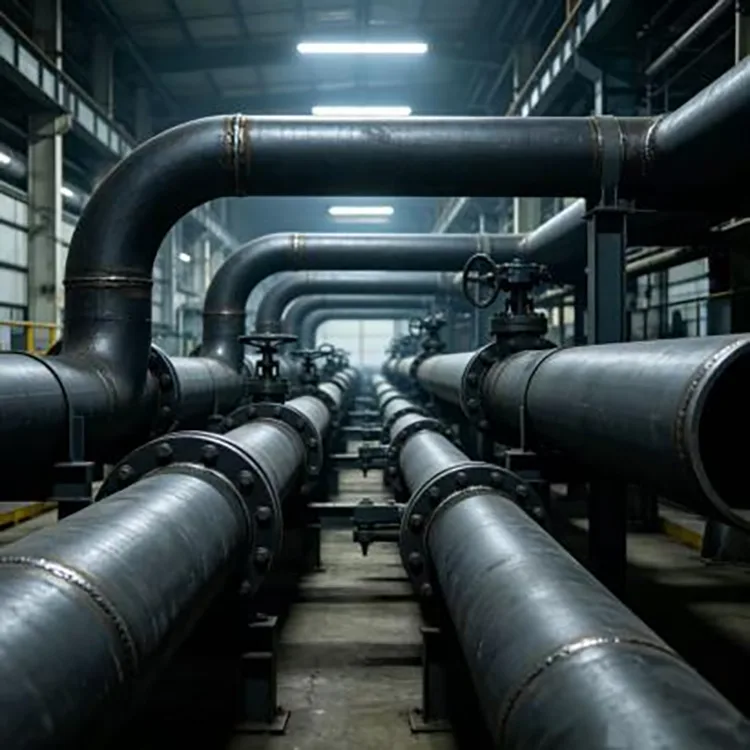

ท่อไร้รอยต่อเหล็กกล้าคาร์บอนสำหรับระบบท่อใช้ในระบบอุตสาหกรรมหลายประเภท

ในโรงไฟฟ้า สามารถใช้กับระบบไอน้ำ น้ำ และระบบท่อเสริมที่เลือกซึ่งมีระดับวัสดุและอุณหภูมิเหมาะสม

ในโรงงานเคมี ใช้สำหรับการวางท่อ กระบวนการ ระบบถ่ายเทความร้อน และการเชื่อมต่ออุปกรณ์ด้วยการเลือกใช้วัสดุที่เหมาะสม

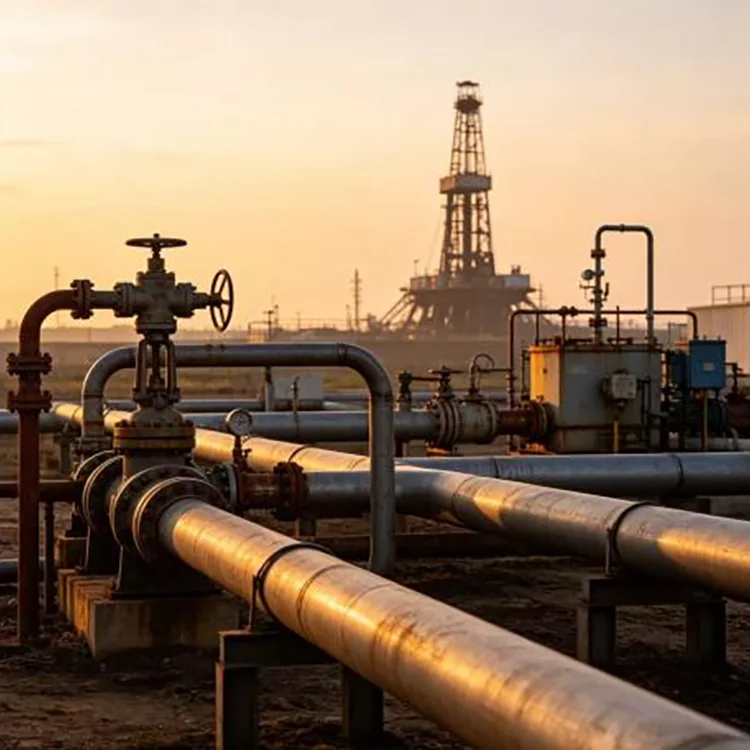

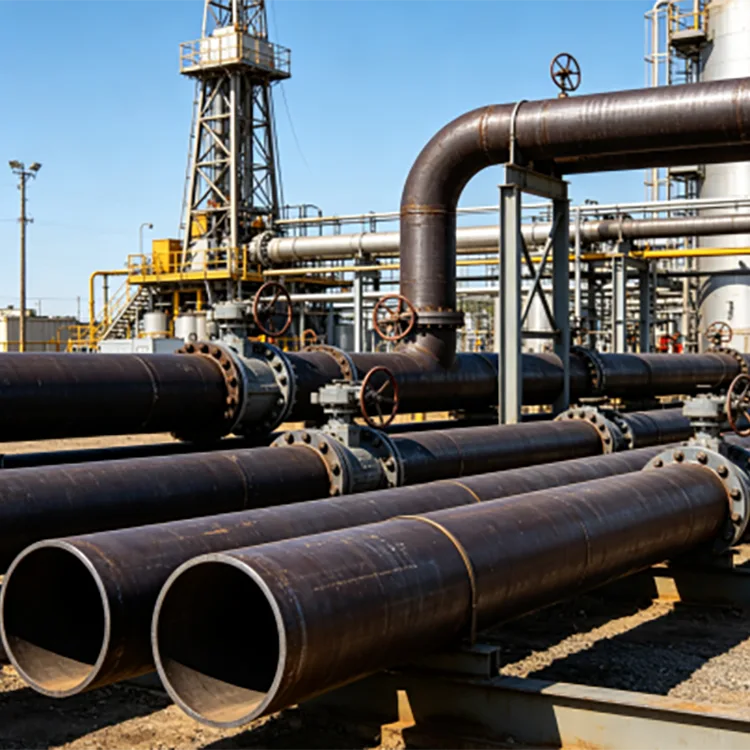

ในโรงงานน้ำมันและก๊าซ สามารถใช้ท่อไร้ตะเข็บในสายการผลิตและความดันที่เลือกได้ โดยที่เกรดและมาตรฐานที่ระบุอนุญาต

ในอุปกรณ์เครื่องจักรกล มันสามารถทำหน้าที่เป็นท่อไฮดรอลิก ท่ออุปกรณ์ และการเชื่อมต่อแบริ่งแรงดัน

ในสาธารณูปโภคทางอุตสาหกรรม มันถูกใช้สำหรับอากาศอัด น้ำ และสื่อกระบวนการอื่น ๆ ตามข้อกำหนดการบริการที่เกี่ยวข้อง

บริการอุณหภูมิสูง

สำหรับท่อที่มีอุณหภูมิสูง ควรเลือกท่อจากข้อกำหนดอุณหภูมิย้อนหลัง

หากสายการผลิตบรรทุกไอน้ำอุณหภูมิสูงหรือตัวกลางกระบวนการร้อนอื่น ๆ ผู้ซื้อควรยืนยันเกรดวัสดุ อุณหภูมิการออกแบบ ความดัน การจัดวางฉนวน และค่าเผื่อการขยายตัว

ASTM A106/A106M-26 ครอบคลุมถึงท่อเหล็กคาร์บอนไร้ตะเข็บโดยเฉพาะสำหรับการให้บริการที่อุณหภูมิสูง และกำหนดให้ท่อมีความเหมาะสมสำหรับการใช้งาน เช่น การดัด การจับเจ่า และการเชื่อม เมื่อระบุอย่างถูกต้อง

ไม่ควรใช้ท่อของเหลวเอนกประสงค์แทนเกรดอุณหภูมิสูงเพียงเพราะขนาดระบุเหมือนกัน

ท่อฝัง

ท่อเหล็กไร้ตะเข็บสามารถใช้ในระบบท่อฝังได้ แต่พื้นผิวเหล็กสีดำไม่ได้ให้การป้องกันการกัดกร่อนใต้ดินในระยะยาว

สำหรับบริการฝัง การป้องกันภายนอกอาจรวมถึงการเคลือบป้องกันการกัดกร่อน ระบบห่อหุ้ม หรือมาตรการป้องกันแคโทดที่เหมาะสมตามการออกแบบโครงการ

ตัวดินเองก็สามารถเป็นแหล่งการกัดกร่อนที่สำคัญได้ ปริมาณความชื้น pH เกลือ การระบายน้ำ และสภาวะกระแสน้ำรั่วไหล ล้วนส่งผลต่อการป้องกันที่จำเป็น

หากท่อส่งสารที่มีฤทธิ์กัดกร่อนอยู่ภายใน ก็ต้องพิจารณาความเข้ากันได้ของวัสดุภายในด้วย

ตัวเลือกพื้นผิว

ท่อสามารถจัดส่งได้ในหลายสภาพพื้นผิว

สีดำ: สภาพปกติที่ไม่ผ่านการบำบัดสำหรับการผลิตและการใช้งานท่ออุตสาหกรรมหลายประเภท

ดองและทู่: มีประโยชน์เมื่อต้องการพื้นผิวที่สะอาดกว่า

ขัดเงา: เลือกสำหรับการใช้งานที่ผิวสำเร็จมีบทบาทเฉพาะ

น้ำมันป้องกันสนิม: มีประโยชน์สำหรับการป้องกันการจัดเก็บและการขนส่ง

สังกะสีแบบจุ่มร้อน: มีไว้สำหรับการใช้งานที่เหมาะสมซึ่งจำเป็นต้องมีการป้องกันการกัดกร่อนในชั้นบรรยากาศภายนอก

ควรเลือกการรักษาพื้นผิวขั้นสุดท้ายตามสื่อและสภาพแวดล้อมการบริการ แทนที่จะใช้เป็นการอัพเกรดทั่วไป

การสิ้นสุดและการประดิษฐ์

สำหรับการติดตั้งท่อสามารถเตรียมปลายท่อตามวิธีการเชื่อมต่อได้

ปลายธรรมดาเหมาะสำหรับการเชื่อมต่อแบบเชื่อมบางอย่าง

สามารถเตรียมปลายแบบเอียงสำหรับการเชื่อมแบบชนได้

ปลายเกลียวสามารถจัดวางให้เหมาะกับการใช้งานที่มีเส้นผ่านศูนย์กลางเล็กกว่าได้

การตัดตามความยาวคงที่ยังสามารถลดการผลิตภาคสนามได้เมื่อการวาดแบบท่อเสร็จสมบูรณ์แล้ว

ในกรณีที่จะเชื่อมท่อเข้ากับระบบแรงดัน การเตรียมปลายควรเป็นไปตามขั้นตอนการเชื่อมและการออกแบบข้อต่อของโครงการ

การตรวจสอบ

สำหรับท่อส่งแรงดัน การตรวจสอบลักษณะภายนอกเพียงอย่างเดียวไม่เพียงพอ

แผนการตรวจสอบอาจรวมถึงการตรวจสอบวัสดุ การวัดขนาด การตรวจสอบด้วยสายตา การทดสอบอุทกสถิต และการตรวจสอบโดยไม่ทำลายที่เหมาะสมตามมาตรฐานที่เลือก

ASTM A106/A106M-26 ประกอบด้วยข้อกำหนดการทดสอบทางไฟฟ้าแรงดึง การดัดงอ การทำให้แบน ไฮโดรสแตติก และไม่ทำลายภายในขอบเขตที่กำหนด

ASTM A53/A53M-24 ยังรวมถึงข้อกำหนดการทดสอบแรงดึง การโค้งงอ การราบเรียบ ไฮโดรสแตติก และไม่ทำลายสำหรับท่อที่ครอบคลุมตามข้อกำหนดดังกล่าว

สำหรับใบสั่งโครงการ ผู้ซื้อควรกำหนดการทดสอบที่จำเป็นก่อนการผลิต แทนที่จะพยายามเพิ่มการทดสอบหลังการจัดส่ง

การควบคุมคุณภาพ

วัสดุได้รับการตรวจสอบจากเหล็กที่เข้ามาผ่านการตรวจสอบท่อที่เสร็จสิ้นแล้ว

องค์ประกอบทางเคมีและเอกลักษณ์ของวัสดุได้รับการตรวจสอบตามเกรดที่ระบุ มีการตรวจสอบเส้นผ่านศูนย์กลาง ความหนาของผนัง ความยาว และความตรงระหว่างการตรวจสอบผลิตภัณฑ์สำเร็จรูป

สำหรับคำสั่งที่สำคัญ การตรวจสอบเพิ่มเติมอาจรวมถึงการทดสอบอุทกสถิตและการตรวจสอบโดยไม่ทำลายตามมาตรฐานที่เลือก

ใบรับรองวัสดุควรตรงกับชุดการผลิตจริง หากโครงการต้องการการตรวจสอบโดยหน่วยงานอิสระ สามารถจัดเตรียมการตรวจสอบโดยบุคคลที่สามก่อนจัดส่งได้

การเลือกท่อตามการใช้งาน

สิ่งเหล่านี้เป็นแนวทางการจัดซื้อมากกว่าการทดแทนการออกแบบท่อ

เส้นทางการผลิต

เส้นทางการผลิตท่อไร้รอยต่อเริ่มต้นด้วยเหล็กแท่งแข็ง

เหล็กแท่งยาว → การอุ่น → การเจาะแบบหมุน → การรีดร้อน / การปรับขนาด → การอบชุบตามที่ต้องการ → การยืดผม → การตัด → การตรวจสอบ → การตกแต่ง → การบรรจุ

สำหรับขนาดและข้อกำหนดบางประเภท สามารถใช้การรีดเย็นหรือการรีดเย็นหลังจากขั้นตอนการทำงานที่ร้อนเพื่อให้ได้ขนาดและข้อกำหนดพื้นผิวที่เข้มงวดมากขึ้น

เส้นทางการผลิตจริงขึ้นอยู่กับขนาดท่อ เกรด และมาตรฐานการสั่งซื้อ

ทำไมถึงเลือกพวกเรา?

เครือข่ายการจัดหาเหล็ก Tianjin Daqiuzhuang รองรับการจัดหา การตรวจสอบ การตัด การแปรรูปท่อ และการขนส่งสำหรับคำสั่งซื้อโครงการ

กลุ่มผลิตภัณฑ์ที่มีจำหน่ายครอบคลุมเส้นผ่านศูนย์กลางภายนอก 21–630 มม. และความหนาของผนัง 1–50 มม. โดยมีความยาวมาตรฐาน 6 ม. และ 12 ม. และความยาวแบบกำหนดเองสำหรับข้อกำหนดของโครงการ

สามารถจัดเรียงวัสดุตามการบริการที่ต้องการได้ รวมถึง 20#, Q235B, Q345B, A106 Gr.B และ A53 Gr.B โดยที่มาตรฐานที่เลือกอนุญาตเกรด

สำหรับโครงการท่อส่ง คำสั่งซื้ออาจรวมถึงการตัด การบาก การเตรียมพื้นผิว และการดำเนินการอื่นๆ ที่ตกลงกันก่อนส่งมอบ

สามารถจัดหาใบรับรองวัสดุและบันทึกการตรวจสอบได้ตามความต้องการในการซื้อ โดยมีการตรวจสอบโดยบุคคลที่สามสำหรับโครงการที่ต้องมีการตรวจสอบโดยอิสระ

สำหรับคำสั่งส่งออก การรวมท่อ การป้องกันความชื้น การโหลดตู้คอนเทนเนอร์ และเอกสารสามารถประสานงานผ่านเครือข่ายโลจิสติกส์ของเทียนจิน

ข้อมูลการจัดซื้อจัดจ้าง

คำถามที่เป็นประโยชน์ควรรวมถึงสื่อในท่อ ความดันการออกแบบ อุณหภูมิการออกแบบ มาตรฐานของท่อ เกรดเหล็ก เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ความยาว และปริมาณ

ตัวอย่างเช่น:

GB/T 8163 / 20# / ไร้รอยต่อ / 114.3 × 8 มม. / 6 ม. / ท่อส่งน้ำ / 100 MT

สำหรับบริการที่อุณหภูมิสูง:

ASTM A106 Gr.B / ไร้รอยต่อ / 8 นิ้ว / SCH40 / 12 ม. / สายการผลิตที่อุณหภูมิสูง

ข้อมูลนี้ช่วยให้ซัพพลายเออร์สามารถระบุผลิตภัณฑ์ที่ถูกต้อง แทนที่จะจับคู่คำสั่งซื้อตามเส้นผ่านศูนย์กลางเท่านั้น

คำถามที่พบบ่อย

ไตรมาสที่ 1 ทำไมต้องใช้ท่อไร้ตะเข็บแทนท่อเชื่อม?

ท่อไร้รอยต่อไม่มีตะเข็บเชื่อมตามยาว และระบุไว้สำหรับการใช้งานด้านแรงดัน อุณหภูมิ และการบริการที่สำคัญต่างๆ จำเป็นหรือไม่นั้นขึ้นอยู่กับรหัสโครงการและสภาพการดำเนินงาน

ไตรมาสที่ 2 มีวัสดุอะไรบ้าง?

กลุ่มผลิตภัณฑ์ที่ให้มาได้แก่ 20#, Q235B, Q345B, A106 Gr.B และ A53 Gr.B ขึ้นอยู่กับมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง

ไตรมาสที่ 3 ท่อสามารถใช้อบไอน้ำอุณหภูมิสูงได้หรือไม่?

ใช่ เมื่อวัสดุและมาตรฐานที่เลือกเหมาะสมกับอุณหภูมิและความดันการออกแบบ ASTM A106 ได้รับการออกแบบมาเป็นพิเศษสำหรับท่อเหล็กคาร์บอนไร้ตะเข็บสำหรับการให้บริการที่อุณหภูมิสูง

ไตรมาสที่ 4 แรงดันใช้งานสูงสุดคือเท่าไร?

ช่วงอ้างอิงผลิตภัณฑ์ที่ให้มาอยู่ที่ 32 MPa แต่ต้องคำนวณแรงดันใช้งานที่อนุญาตสำหรับเส้นผ่านศูนย์กลางจริง ความหนาของผนัง วัสดุ อุณหภูมิ และรหัสการออกแบบ

คำถามที่ 5 ท่อสามารถรับอุณหภูมิได้ในช่วงใด

ช่วงอ้างอิงที่ให้มาคือ -20°C ถึง 450°C นี่ไม่ใช่การจัดอันดับสากลสำหรับทุกเกรดและขนาด มาตรฐานวัสดุและรหัสการออกแบบที่ใช้บังคับจะกำหนดอุณหภูมิการบริการที่อนุญาตจริง

คำถามที่ 6 ท่อใช้ใต้ดินได้ไหม

ใช่ แต่โดยปกติแล้วเหล็กกล้าคาร์บอนที่ไม่ผ่านการบำบัดควรได้รับการป้องกันการกัดกร่อนภายนอกที่เหมาะสมสำหรับงานฝังดิน การออกแบบการกัดกร่อนควรคำนึงถึงเคมีของดินและความชื้น

คำถามที่ 7 คุณสามารถจัดหา SCH40 หรือผนังรับแรงดันอื่นๆ ได้หรือไม่

ใช่. ความหนาของผนังชุดแรงดัน เช่น SCH40 สามารถใช้ได้กับขนาดท่อและมาตรฐานที่เลือก

คำถามที่ 8 ท่อสามารถตัดและเอียงได้หรือไม่?

ใช่. การตัดที่มีความยาวคงที่และการบากปลายสามารถจัดเรียงได้ตามแบบของท่อและข้อกำหนดในการเชื่อม

คำถามที่ 9 Q235B สามารถใช้แทน A106 Gr.B ได้หรือไม่

ไม่ใช่เป็นการทดแทนอัตโนมัติ เกรดเป็นไปตามข้อกำหนดเฉพาะที่แตกต่างกันและมีข้อกำหนดที่แตกต่างกัน ท่อควรเป็นไปตามมาตรฐานที่กำหนดโดยการออกแบบท่อ

คำถามที่ 10 มาตรฐานใดที่ใช้สำหรับท่อไร้รอยต่อสำหรับการขนส่งของเหลวธรรมดาในประเทศจีน?

GB/T 8163-2018 เป็นมาตรฐานจีนในปัจจุบันสำหรับท่อเหล็กไร้ตะเข็บสำหรับบริการของเหลว

คำถามที่ 11 A53 Gr.B เป็นเกรดท่อไร้ตะเข็บใช่หรือไม่

A53/A53M ครอบคลุมทั้งท่อไร้รอยต่อและท่อเชื่อม หากจำเป็นต้องใช้ท่อไร้ตะเข็บ ใบสั่งซื้อจะต้องระบุผลิตภัณฑ์ไร้รอยต่ออย่างชัดเจน

คำถามที่ 12 สามารถจัดหาเอกสารการตรวจสอบอะไรบ้าง?

สามารถจัดหาใบรับรองวัสดุ บันทึกการตรวจสอบขนาด และรายงานผลการทดสอบที่ตกลงกันไว้ได้ สามารถจัดให้มีการทดสอบอุทกสถิต การทดสอบแบบไม่ทำลาย และการตรวจสอบโดยบุคคลที่สามตามข้อกำหนดของโครงการ
