ท่อน้ำมันไร้รอยต่อสำหรับบ่อน้ำมัน

ท่อน้ำมันไม่มีรอยต่อสำหรับบ่อน้ำมันเป็นท่อที่ผลิตของเหลวเดินทางสู่พื้นผิวหรือของเหลวที่ฉีดเข้าไปในชั้นหิน ดังนั้นการเลือกจึงมีความเกี่ยวข้องอย่างใกล้ชิดกับความดันภายใน องค์ประกอบของของไหล อุณหภูมิ ความลึกของหลุม การดำเนินการแก้ไขซ้ำ และประสิทธิภาพการเชื่อมต่อ

ปกติแล้วท่อจะไม่ถูกยึดเข้ากับบ่อน้ำอย่างถาวรซึ่งต่างจากปลอกท่อ โดยสร้างเชือกที่ถอดออกได้ภายในเคส และอาจดึงออกมาได้ระหว่างการบำรุงรักษา การกระตุ้น หรือการทำงานระหว่างการทำงาน

มาตรฐานและข้อกำหนดหลัก

API Spec 5CT ครอบคลุมถึงปลอกและท่อ รวมถึงขนาดท่อ ความหนาของผนัง เกรดเหล็ก และการตกแต่งส่วนปลาย API 5CT ฉบับที่ 11 ปัจจุบันมีส่วนเพิ่มเติมและข้อผิดพลาดตามมา รวมถึง Errata 3 ในเดือนมิถุนายน 2026

สำหรับโครงการในจีน GB/T 19830-2023 เป็นมาตรฐานปัจจุบันสำหรับท่อเหล็กที่ใช้เป็นท่อหรือท่อในบ่อน้ำมันและก๊าซ

ปัจจุบัน API 5CT แสดงรายการเกรดต่างๆ รวมถึง H40, J55, K55, N80, L80, C90, T95, P110 และ Q125 พร้อมด้วยการเชื่อมต่อท่อ เช่น ท่อที่ไม่ทำให้เสีย (NU), ท่อเสียภายนอก (EU) และท่อข้อต่อรวม (IJ)

การเลือกเกรด

H40 สามารถใช้กับงานหลุมตื้นและโหลดต่ำบางประเภทได้ซึ่งมีความแข็งแรงต่ำกว่าเพียงพอ

โดยทั่วไปแล้ว J55 และ K55 จะระบุไว้สำหรับหลุมทั่วไป มักถูกเลือกเมื่อบ่อน้ำไม่ต้องการเกรดที่มีความแข็งแรงสูงกว่า

N80 ให้ระดับความแข็งแกร่งที่สูงกว่าสำหรับบริการทั่วไปที่มีความต้องการมากขึ้น แต่เกรดที่สูงกว่าไม่ได้ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีรสเปรี้ยวโดยอัตโนมัติ

โดยทั่วไปแล้ว L80 จะถูกเลือกโดยระบุคุณสมบัติของวัสดุควบคุมและข้อกำหนดด้านบริการเปรี้ยว ควรระบุประเภท L80 ที่แน่นอนตามลำดับ

P110 ถูกใช้เมื่อต้องการความแข็งแรงสูงกว่า รวมถึงบ่อลึกและสภาวะการผลิตหรือการกระตุ้นที่ต้องการ

สามารถเลือก C90 และ T95 สำหรับการใช้งานที่มีความแข็งแรงสูงกว่าได้ ซึ่งการออกแบบบ่อต้องอาศัยประสิทธิภาพการบริการเปรี้ยวที่เกี่ยวข้องด้วย

ควรเลือกเกรดเหล็กจากการออกแบบหลุมจริง แทนที่จะใช้ความลึกเพียงอย่างเดียวเป็นปัจจัยในการตัดสินใจ

การเลือกท่อน้ำมันตามสภาพบ่อ

สำหรับบ่อหวานแบบตื้นหรือลึกปานกลาง J55 หรือ K55 อาจให้ความสมดุลในทางปฏิบัติระหว่างความแข็งแกร่งและราคา

เมื่อความลึกของหลุม โหลดตามแนวแกน ความดัน หรือแรงกระตุ้นเพิ่มขึ้น อาจพิจารณา N80 หรือ P110 ตามการออกแบบปลอกและท่อ

สำหรับหลุมที่มี H₂S ต้องเลือกท่อสำหรับสภาวะที่มีฤทธิ์เปรี้ยวโดยเฉพาะ เกรด ความแข็ง การรักษาความร้อน และข้อกำหนดด้านสิ่งแวดล้อมล้วนมีความสำคัญ API 5CT มีข้อกำหนดเฉพาะสำหรับเกรดต่างๆ ที่ใช้ในการให้บริการที่มีความต้องการสูง ดังนั้นการเลือกเกรดที่มีความแข็งแรงสูงเพียงอย่างเดียวจึงไม่ใช่คุณสมบัติด้านเปรี้ยวที่เพียงพอ

สำหรับสภาพแวดล้อมที่อุดมด้วย CO₂ และคลอไรด์ อาจพิจารณาใช้ท่อที่ทนต่อการกัดกร่อน เช่น L80 13Cr ในกรณีที่จำเป็นในสภาวะของเหลวที่ดี API ยังมีข้อกำหนดแยกต่างหากสำหรับผลิตภัณฑ์โลหะผสมไร้รอยต่อที่ทนต่อการกัดกร่อน ซึ่งใช้เป็นท่อและท่อ

การเชื่อมต่อด้าย

การเชื่อมต่อท่อส่งผลต่อการถ่ายโอนน้ำหนัก การปิดผนึก และความสามารถในการทนต่อการทำงานและการดึงซ้ำๆ

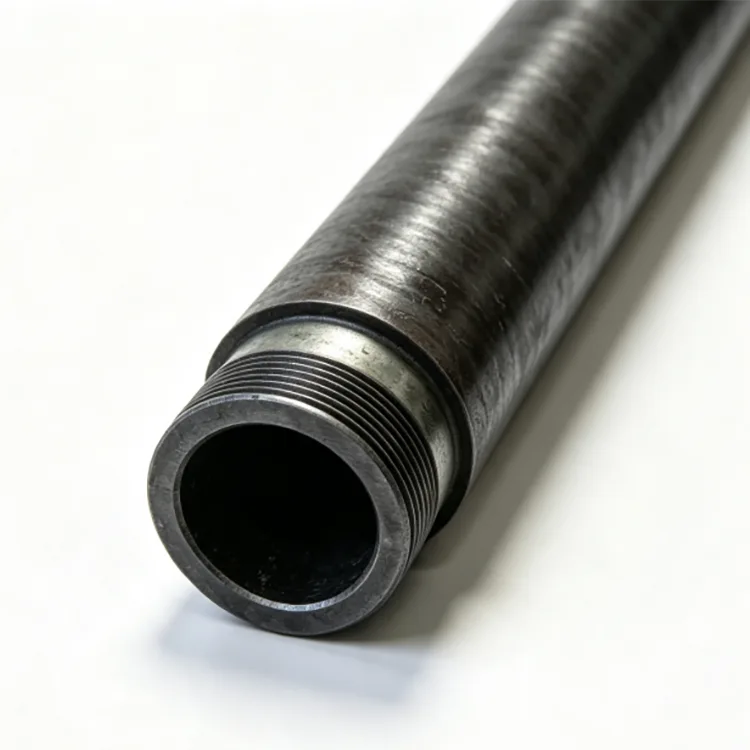

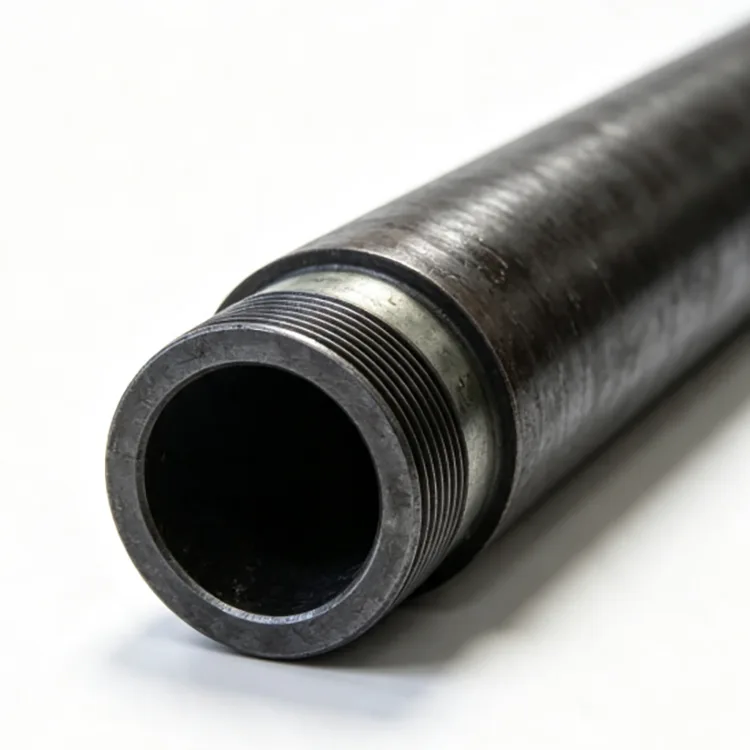

ท่อ NU non-upset มีปลายท่อที่ไม่หงุดหงิด และมักใช้กับบ่อทั่วไปที่ประสิทธิภาพการเชื่อมต่อเพียงพอ

ท่อคว่ำภายนอกของสหภาพยุโรปจะเพิ่มส่วนการเชื่อมต่อและมักถูกเลือกเมื่อต้องการความสามารถในการรับแรงดึงที่สูงขึ้น

การเชื่อมต่อแบบพรีเมียมจะใช้เมื่อบ่อต้องการการปิดผนึกแก๊สที่ดีขึ้น ความต้านทานต่อการโหลดซ้ำมากขึ้น หรือความต้องการแรงดันและอุณหภูมิที่มากขึ้น โปรเจ็กต์ควรระบุการเชื่อมต่อที่แน่นอน แทนที่จะใช้ชื่อการเชื่อมต่อที่เป็นกรรมสิทธิ์เป็นคำอธิบายผลิตภัณฑ์ทั่วไป

กระบวนการผลิต

ท่อน้ำมันไร้ตะเข็บทั่วไปสำหรับเส้นทางการผลิตบ่อน้ำมันประกอบด้วยการเตรียมเหล็กแท่งเล็ก การทำความร้อน การเจาะ การรีดร้อน การปรับขนาด การทำความเย็น การยืดผม การตัด การอบชุบด้วยความร้อนตามที่ต้องการ การกลึงเกลียว และการตรวจสอบขั้นสุดท้าย

การประมวลผลเกลียวมีความสำคัญอย่างยิ่ง เนื่องจากมีการประกอบท่อและแตกออกซ้ำๆ ระหว่างการบริการ ขนาดของเกลียว ความพอดีของข้อต่อ สภาพปลาย และเกจจึงต้องเป็นไปตามมาตรฐานที่กำหนด

การตรวจสอบและการควบคุมคุณภาพ

ข้อกำหนดในการตรวจสอบขึ้นอยู่กับเกรด ข้อมูลจำเพาะของผลิตภัณฑ์ และใบสั่งซื้อ อาจรวมถึงองค์ประกอบทางเคมี สมบัติแรงดึง ความแข็ง การตรวจสอบขนาด การทดสอบการดริฟท์ การทดสอบอุทกสถิต และการตรวจสอบแบบไม่ทำลาย

สำหรับท่อเกลียว การตรวจสอบเกลียวและการควบคุมเกจก็มีความสำคัญเช่นกัน บันทึกการตรวจสอบและการตรวจสอบโดยบุคคลที่สามสามารถจัดเตรียมได้ตามความต้องการของโครงการ

ท่อกับปลอก

ท่อและท่อทั้งสองใช้ในบ่อเดียวกันแต่ทำหน้าที่ต่างกัน

ปลอกให้การรองรับหลุมเจาะและการแยกชั้นหิน และโดยปกติจะยึดติดไว้กับที่ มีการติดตั้งท่อภายในท่อและจัดเตรียมเส้นทางการไหลของของเหลวที่ผลิตหรือฉีด สามารถดึงท่อได้ระหว่างการดำเนินการเวิร์คโอเวอร์

เนื่องจากเส้นผ่านศูนย์กลางภายนอก น้ำหนัก การเชื่อมต่อ และฟังก์ชันการออกแบบแตกต่างกัน ปลอกและท่อจึงไม่สามารถใช้แทนกันได้

การใช้งานทั่วไป

บ่อผลิตน้ำมัน

ใช้เพื่อลำเลียงน้ำมันดิบและก๊าซที่เกี่ยวข้องจากเขตการผลิตไปยังพื้นผิว

บ่อแก๊ส

เลือกโดยคำนึงถึงความดัน อุณหภูมิ องค์ประกอบของก๊าซ และข้อกำหนดการปิดผนึกการเชื่อมต่อ

บ่อฉีดน้ำ

ใช้สำหรับสายฉีดที่วัสดุท่อและการเชื่อมต่อต้องตรงกับคุณภาพน้ำที่ฉีดและสภาพการทำงาน

การกระตุ้นและการดำเนินการ Workover

การเลือกท่อจำเป็นต้องพิจารณาการทำงาน การดึง การหมุนเวียนแรงดัน และแรงกระตุ้นซ้ำๆ

แนวนอนและบ่อน้ำลึก

จำเป็นต้องมีการเอาใจใส่มากขึ้นสำหรับภาระในแนวแกน การโก่งงอ การลาก ประสิทธิภาพการเชื่อมต่อ และสภาวะแรงดัน

ความยาวและการจัดส่ง

สามารถเลือกความยาวช่วง API ได้ตามโปรแกรมของปลอกและท่อ R2 ถูกนำมาใช้กันอย่างแพร่หลายสำหรับการสั่งซื้อท่อมาตรฐาน ในขณะที่ข้อต่อ R3 ที่ยาวขึ้นอาจได้รับการพิจารณาในกรณีที่การออกแบบบ่อน้ำและเงื่อนไขการจัดการเอื้ออำนวย

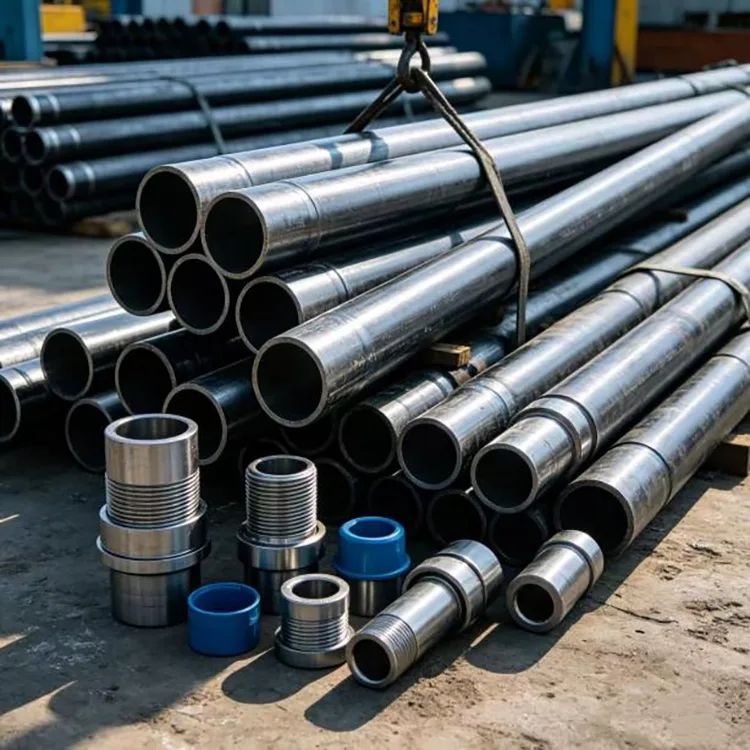

ท่อสามารถจัดหาปลายธรรมดาหรือแบบเกลียวและเชื่อมต่อตามการเชื่อมต่อที่ระบุ มีตัวป้องกันเกลียวและการมัดรวมที่เหมาะสมสำหรับการขนส่งและการเก็บรักษา

ข้อมูลการจัดซื้อจัดจ้าง

สำหรับใบเสนอราคา ให้ระบุมาตรฐานท่อ เกรด เส้นผ่านศูนย์กลางภายนอกที่ระบุ ความหนาของผนังหรือการกำหนดน้ำหนัก ประเภทการเชื่อมต่อ ช่วงความยาว ปริมาณ และเงื่อนไขการบริการ

สำหรับหลุมที่มีฤทธิ์กัดกร่อนหรือเปรี้ยว ให้จัดเตรียมข้อมูล H₂S, CO₂, คลอไรด์, อุณหภูมิ และความดัน หากมี ช่วยให้สามารถตรวจสอบวัสดุและการเชื่อมต่อเทียบกับสภาพแวดล้อมการทำงานจริง แทนที่จะเลือกตามความลึกเพียงอย่างเดียว

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างที่สำคัญระหว่างท่อน้ำมันแบบไม่มีรอยต่อสำหรับบ่อน้ำมันและปลอก?

ปลอกคือส่วนรองรับหลุมเจาะด้านนอกและท่อแยกชั้น ซึ่งปกติจะยึดติดไว้กับที่ มีการติดตั้งท่อภายในตัวเครื่องและบรรทุกของเหลวที่ผลิตหรือฉีด สามารถดึงท่อออกมาได้ระหว่างการปฏิบัติงาน

คำถามที่ 2: ท่อไร้รอยต่อเป็นประเภทเดียวที่อนุญาตให้ใช้กับบ่อน้ำมันหรือไม่

ไม่ API 5CT ครอบคลุมทั้งผลิตภัณฑ์ท่อหรือท่อที่ไร้รอยต่อและเชื่อมด้วยไฟฟ้า เมื่อต้องการใช้ท่อไร้ตะเข็บ ข้อกำหนดในการซื้อควรระบุประเภทการผลิตอย่างชัดเจน

คำถามที่ 3: ฉันจะเลือกระหว่างท่อ NU และ EU ได้อย่างไร

ท่อ NU มีการเชื่อมต่อที่ไม่สะดุด และมักใช้สำหรับการใช้งานทั่วไปที่มีความสามารถในการเชื่อมต่อเพียงพอ ท่อ EU มีปลายคว่ำจากภายนอกและให้ส่วนการเชื่อมต่อที่ใหญ่ขึ้นสำหรับการใช้งานที่ต้องการความสามารถในการรับแรงดึงที่มากขึ้น API 5CT รับรู้การเชื่อมต่อท่อทั้ง NU และ EU

Q4: ท่อ P110 ใช้กับบ่อเปรี้ยวได้ไหม?

อย่ากำหนดความเหมาะสมในการให้บริการเปรี้ยวจากจุดแข็งเพียงอย่างเดียว การบริการ H₂S ต้องมีการตรวจสอบเกรด การบำบัดความร้อน ความแข็ง และสภาพแวดล้อมที่ระบุ ควรสั่งซื้อท่อตามข้อกำหนดด้านบริการเปรี้ยวที่เกี่ยวข้อง

Q5: ข้อมูลใดบ้างที่จำเป็นในการเลือกท่อน้ำมันแบบไม่มีรอยต่อสำหรับบ่อน้ำมัน

ข้อมูลพื้นฐานได้แก่ขนาดท่อ ความหนาหรือน้ำหนักของผนัง เกรดเหล็ก การเชื่อมต่อ ความยาวและปริมาณ สำหรับการเลือกทางวิศวกรรมที่เหมาะสม ควรจัดเตรียมความลึก ความดัน อุณหภูมิ และองค์ประกอบของของไหลของหลุมด้วย

คำถามที่ 6: สามารถต่อท่อแบบเกลียวและต่อพ่วงได้หรือไม่

ใช่. ท่อสามารถจัดหาด้วยการเชื่อมต่อ API ที่ระบุ เช่น NU, EU หรือ IJ รวมถึงการเชื่อมต่อระดับพรีเมียมเฉพาะโครงการ หากมี
