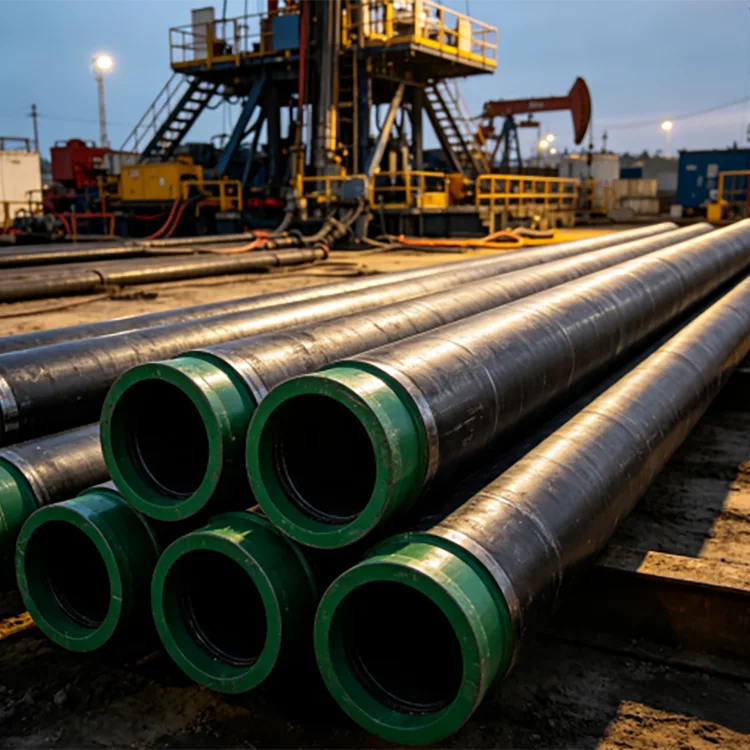

ท่อปลอกท่อไร้รอยต่อของบ่อน้ำมัน

มีการติดตั้งท่อปลอกไร้รอยต่อของบ่อน้ำมันในบ่อที่เจาะแล้วจึงยึดซีเมนต์เข้าที่ ต่างจากท่อซึ่งปกติจะวางไว้ภายในท่อเพื่อขนส่งของเหลวที่ผลิตขึ้น ท่อยังคงเป็นส่วนหนึ่งของโครงสร้างของหลุม และต้องทนทานต่อแรงกดจากชั้นหิน การประสาน การขุดเจาะ และการดำเนินการผลิต

สำหรับการสั่งซื้อบ่อน้ำมัน ควรระบุเกรด เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง การเชื่อมต่อ ความยาว และข้อกำหนดในการตรวจสอบร่วมกัน ประสิทธิภาพของปลอกไม่สามารถตัดสินได้จากเกรดเหล็กเพียงอย่างเดียว

มาตรฐานและข้อมูลจำเพาะ

API 5CT เป็นข้อกำหนดสากลหลักสำหรับท่อและท่อที่ใช้ในบ่อน้ำมันและก๊าซ API 5CT ฉบับล่าสุดเป็นฉบับที่ 11 โดยมีภาคผนวกเผยแพร่ในปี 2025

สำหรับโครงการในจีน GB/T 19830-2023 เป็นมาตรฐานแห่งชาติในปัจจุบันสำหรับท่อเหล็กที่ใช้เป็นท่อหรือท่อสำหรับบ่อน้ำมันและก๊าซ มีผลบังคับใช้ในวันที่ 1 มีนาคม 2024 และแทนที่ GB/T 19830-2017

ขนาดปลอกท่อจริงและพิกัดประสิทธิภาพควรเลือกจากโปรแกรมหลุม การออกแบบปลอก และมาตรฐานที่เกี่ยวข้อง แทนที่จะเลือกจากความลึกของหลุมเพียงอย่างเดียว

การเลือกเกรดเหล็ก

J55 และ K55 มักใช้สำหรับการใช้งานปลอกทั่วไปซึ่งสภาพของหลุมไม่ต้องการเกรดที่มีความแข็งแรงสูงกว่า K55 ให้ระดับความแข็งแรงของผลผลิตที่ระบุสูงกว่า J55 และสามารถเลือกได้เมื่อการออกแบบต้องการ

N80 ถูกใช้เมื่อต้องการความแข็งแรงสูงกว่าสำหรับหลุมบริการหวานทั่วไป ไม่ควรถือว่า N80 เหมาะสมกับสภาวะที่มีรสเปรี้ยวโดยอัตโนมัติ

L80 ใช้กันอย่างแพร่หลายโดยระบุข้อกำหนดด้านความแข็งและการบริการเปรี้ยว ควรยืนยันเกรด L80 และข้อกำหนดคุณสมบัติที่แน่นอนจากข้อกำหนดการซื้อ

P110 ให้ความแข็งแกร่งที่สูงกว่าสำหรับการออกแบบปลอกที่มีความต้องการสูง รวมถึงหลุมที่ลึกหรือสูงกว่า ซึ่งการออกแบบนั้นต้องการเกรดที่มีความแข็งแรงสูงกว่า

Q125 ใช้สำหรับการใช้งานปลอกที่มีความแข็งแรงสูง มันไม่ได้เป็นเพียงสิ่งทดแทน P110 ในทุกบ่อเท่านั้น ยังคงต้องมีการตรวจสอบการยุบตัว การระเบิด โหลดตามแนวแกน อุณหภูมิ และประสิทธิภาพการเชื่อมต่อ

การเลือกท่อปลอกไร้รอยต่อของบ่อน้ำมันเริ่มต้นด้วยการออกแบบบ่อน้ำ

ลำดับการเลือกปลอกที่ใช้งานได้จริงคือ:

ความลึกและน้ำหนักของหลุม → ความดันในชั้นหิน → สภาพการกัดกร่อน → ขนาดปลอก → ความหนาของผนัง → เกรดเหล็ก → ประเภทการเชื่อมต่อ → ความยาวและข้อกำหนดในการตรวจสอบ

บ่อลึกไม่จำเป็นต้องมีเกรดเหล็กสูงสุดโดยอัตโนมัติ เชือกปลอกจะต้องได้รับการตรวจสอบสำหรับการยุบตัว การระเบิด และแรงตามแนวแกนภายใต้สภาวะการขุดเจาะ การประสานซีเมนต์ และการผลิตจริง

การกัดกร่อนและการเลือกบริการเปรี้ยว

สำหรับหลุมที่มี H₂S การเลือกใช้วัสดุจำเป็นต้องให้ความสนใจเป็นพิเศษกับความต้านทานการแตกร้าวจากความเค้นซัลไฟด์และการควบคุมความแข็ง เกรดมาตรฐานที่มีความแข็งแรงสูงไม่ควรได้รับการอัพเกรดหรือทดแทนโดยไม่ตรวจสอบความเหมาะสมสำหรับสภาพแวดล้อมการบริการเปรี้ยวที่ระบุ

สำหรับ CO₂ คลอไรด์ และสภาวะการกัดกร่อนอื่นๆ การเลือกอาจต้องใช้โลหะผสมที่ทนต่อการกัดกร่อนหรือมาตรการอื่นๆ นอกเหนือจากเกรดปลอกทั่วไป ควรรวมอุณหภูมิ ความดัน องค์ประกอบของของเหลว และเคมีของน้ำตามจริงไว้ในข้อกำหนดทางเทคนิคด้วย

การเชื่อมต่อเธรด

การเชื่อมต่อเป็นส่วนหนึ่งของระบบท่อท่อไร้ตะเข็บของบ่อน้ำมัน ไม่ใช่เพียงตัวเลือกการตกแต่งขั้นสุดท้ายเท่านั้น

โดยทั่วไป STC จะเกี่ยวข้องกับการใช้งานเกลียวแบบสั้นและคัปปลิ้ง ซึ่งสภาพของหลุมและการออกแบบทำให้สามารถเชื่อมต่อแบบธรรมดาได้

LTC ช่วยให้การยึดเกลียวยาวนานขึ้น และนำไปใช้ในการใช้งานปลอกทั่วไปได้หลากหลายมากขึ้น

BTC ใช้โปรไฟล์เธรดค้ำยัน และใช้กันอย่างแพร่หลายเมื่อต้องการความสามารถในการโหลดการเชื่อมต่อที่สูงกว่า

สำหรับหลุมแนวนอน บ่อน้ำก๊าซแรงดันสูง หลุมที่มีการเคลื่อนที่ขนาดใหญ่ และการใช้งานที่มีความต้องการอื่นๆ อาจมีการระบุการเชื่อมต่อระดับพรีเมียมเพื่อการปิดผนึกและประสิทธิภาพทางกลที่ดีขึ้น VAM, FOX และการเชื่อมต่อที่เป็นกรรมสิทธิ์อื่นๆ ควรจัดหาตามการออกแบบการเชื่อมต่อหรือข้อกำหนดใบอนุญาตที่ลูกค้าระบุไว้เท่านั้น

การเลือกความยาว

โดยทั่วไปแล้วปลอกจะมีจำหน่ายในช่วงความยาว API:

ข้อกำหนดช่วงและความยาวที่แน่นอนควรเป็นไปตามตาราง API 5CT ที่เกี่ยวข้องและข้อกำหนดการซื้อ ข้อต่อยาวอาจลดจำนวนการเชื่อมต่อในสายปลอก แต่ต้องพิจารณาข้อกำหนดในการขนย้ายและการจัดการด้วย

การใช้งานบ่อน้ำมันทั่วไป

พื้นผิวและปลอกระดับกลาง

ใช้เพื่อรองรับหลุมเจาะด้านบน แยกชั้นหินออก และใช้เป็นฐานสำหรับการเจาะส่วนต่อๆ ไป

การผลิตปลอก

ติดตั้งตลอดช่วงการผลิตและใช้เป็นส่วนหนึ่งของโครงสร้างหลุมเจาะสุดท้าย

บ่อน้ำลึกและแรงดันสูง

สามารถเลือกเกรดที่มีความแข็งแรงสูงกว่าและความหนาของผนังที่เหมาะสมได้ ในกรณีที่ต้องการโหลดการยุบตัว การระเบิด และแนวแกนมากกว่า

แนวนอนและหินดินดาน

การเลือกปลอกต้องพิจารณาถึงการโค้งงอ แรงบิด การลาก ประสิทธิภาพการเชื่อมต่อ และภาระการแตกหักแบบไฮดรอลิก นอกเหนือจากการออกแบบปลอกแบบทั่วไป

การผลิตและการตรวจสอบ

ปลอกไร้รอยต่อผลิตจากเหล็กแท่งเล็กผ่านกระบวนการรีดร้อนหรือเจาะ ตามด้วยการตกแต่ง การตรวจสอบขนาด และการกลึงเกลียวตามมาตรฐานที่กำหนด

การตรวจสอบอาจรวมถึงองค์ประกอบทางเคมี คุณสมบัติแรงดึง ความแข็ง หากมี การตรวจสอบขนาด การตรวจสอบการดริฟท์ การทดสอบอุทกสถิต และการตรวจสอบโดยไม่ทำลาย ตามที่กำหนดในข้อกำหนดเฉพาะและใบสั่งซื้อ

ขนาดเกลียวและเกจก็มีความสำคัญเช่นกัน เนื่องจากประสิทธิภาพการเชื่อมต่อขึ้นอยู่กับการตัดเฉือน การวัด และขนาดข้อต่อที่แม่นยำ

การจัดหาและการแปรรูป

เราสามารถจัดหาปลอกตามเกรดเหล็ก เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ประเภทของเกลียว และความยาวที่ต้องการ สามารถเตรียมผลิตภัณฑ์เกลียวและข้อต่อตามการเชื่อมต่อที่ระบุได้

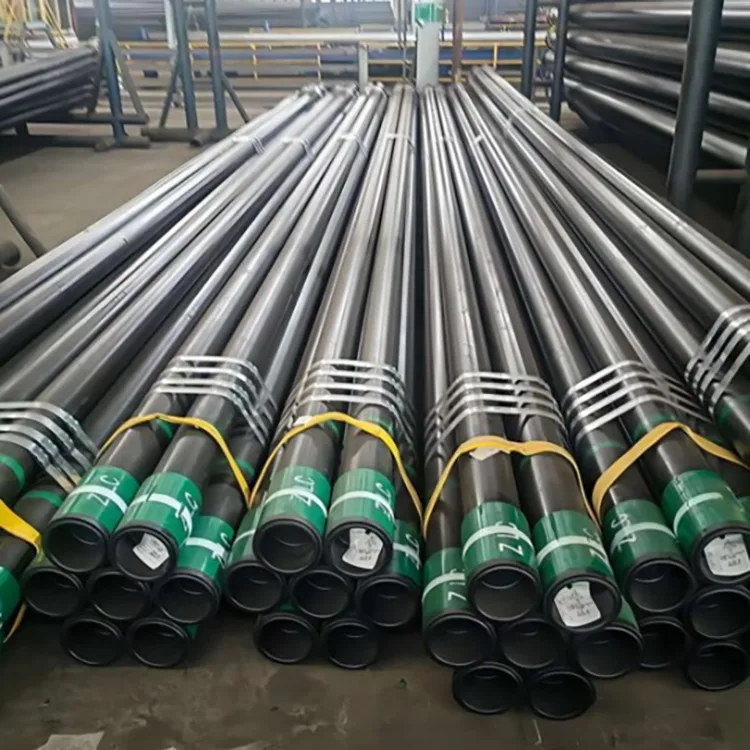

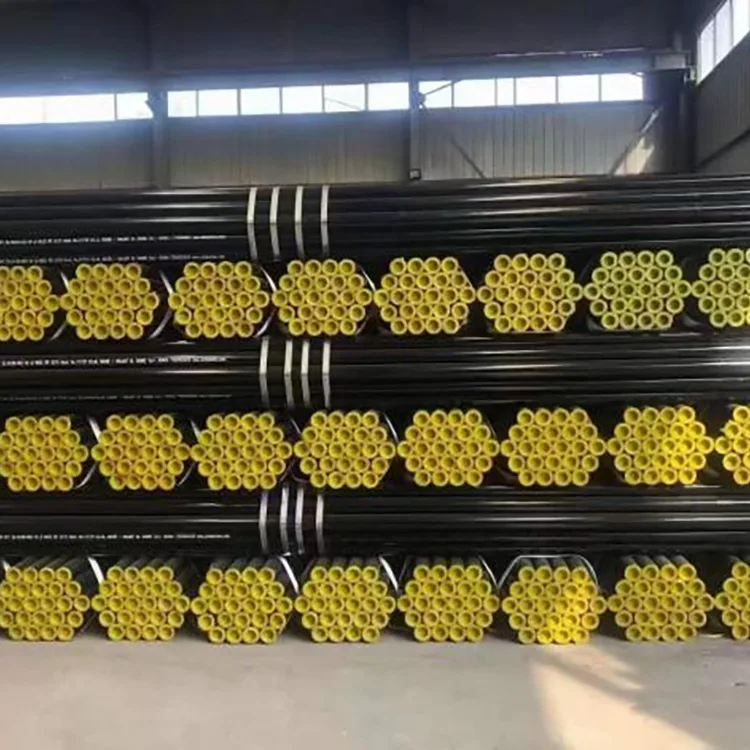

สำหรับคำสั่งส่งออก สามารถมัดรวมและบรรจุกล่องสำหรับตู้คอนเทนเนอร์หรือการขนส่งแบบแยกส่วน โดยมีการใช้ตัวป้องกันเกลียวและตัวป้องกันส่วนปลายตามที่จำเป็น

คำสั่งโครงการยังอาจรวมถึงเอกสารการตรวจสอบและการเตรียมการตรวจสอบโดยบุคคลที่สาม เช่น SGS, BV หรือ TÜV ตามความต้องการของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: ท่อบ่อน้ำมันทั้งหมดไร้รอยต่อหรือไม่?

ไม่ API 5CT มีทั้งผลิตภัณฑ์ปลอกไร้ตะเข็บและแบบเชื่อมด้วยไฟฟ้า เมื่อโครงการต้องการปลอกไร้ตะเข็บเป็นพิเศษ ข้อมูลจำเพาะในการซื้อควรระบุประเภทการผลิตอย่างชัดเจน

คำถามที่ 2: ฉันควรใช้มาตรฐานใดสำหรับท่อปลอกไร้รอยต่อของ Oilfield

API 5CT ใช้กันอย่างแพร่หลายสำหรับโครงการน้ำมันและก๊าซระหว่างประเทศ สำหรับโครงการมาตรฐานแห่งชาติของจีน GB/T 19830-2023 เป็นมาตรฐานปัจจุบันที่ครอบคลุมท่อเหล็กสำหรับท่อหรือท่อ

คำถามที่ 3: ฉันจะเลือก J55, N80, L80, P110 หรือ Q125 ได้อย่างไร

ตัวเลือกขึ้นอยู่กับโหลดการออกแบบเคสและสภาพแวดล้อมการบริการ J55 และ K55 เป็นเรื่องธรรมดาสำหรับการใช้งานทั่วไป N80 และ P110 ให้ความแข็งแรงสูงกว่า โดยทั่วไปจะมีการระบุ L80 ในกรณีที่มีการใช้ข้อกำหนดด้านบริการเปรี้ยว Q125 ใช้สำหรับการใช้งานที่มีความแข็งแรงสูงกว่า การคัดเลือกขั้นสุดท้ายควรขึ้นอยู่กับการออกแบบหลุมและข้อกำหนดเฉพาะที่เกี่ยวข้อง

คำถามที่ 4: N80 หรือ P110 สามารถใช้ในบ่อเปรี้ยวได้หรือไม่

อย่าเลือกปลอกสำหรับบริการ H₂S โดยพิจารณาจากความแข็งแกร่งเท่านั้น ความเหมาะสมในการให้บริการเปรี้ยวขึ้นอยู่กับเกรด ความแข็ง สภาพวัสดุ และข้อกำหนดด้านสิ่งแวดล้อม ควรระบุปลอกตามข้อกำหนดด้านบริการเปรี้ยวที่เกี่ยวข้อง

Q5: อะไรคือความแตกต่างระหว่างปลอก ท่อ และท่อเจาะ?

มีการติดตั้งปลอกและประสานเพื่อรองรับและแยกหลุมเจาะ ท่อถูกวางไว้ภายในท่อเพื่อลำเลียงของเหลวที่ผลิตออกมา ท่อเจาะใช้ในระหว่างการเจาะและถูกถอดออกหลังการเจาะ

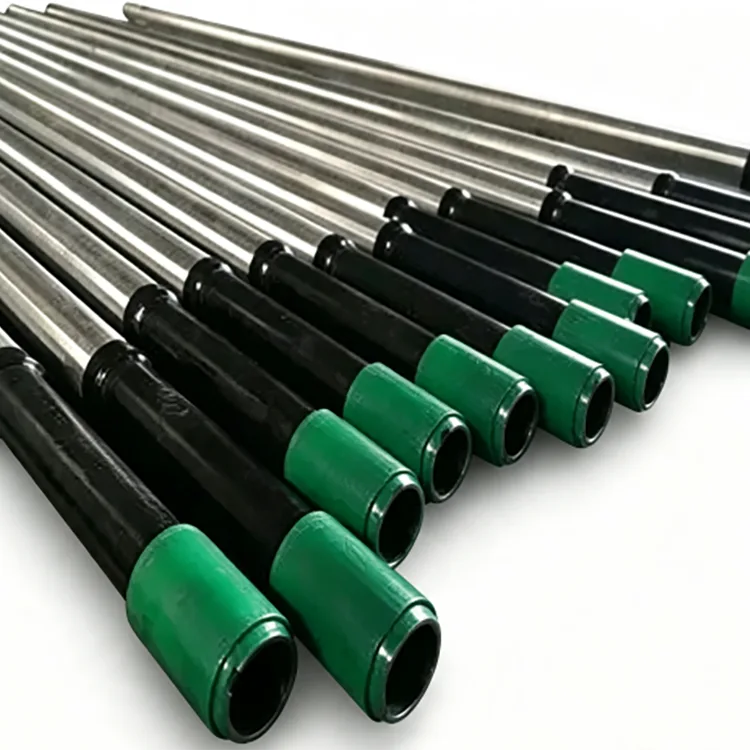

Q6: คุณสามารถจัดหาปลอกที่มีเกลียวและข้อต่อได้หรือไม่?

ใช่. เคสสามารถจัดเตรียมประเภทเธรด API ที่ระบุหรือการเชื่อมต่อระดับพรีเมียมที่ระบุโครงการ พร้อมด้วยข้อต่อ ตัวป้องกันเกลียว และเอกสารการตรวจสอบที่จำเป็น
