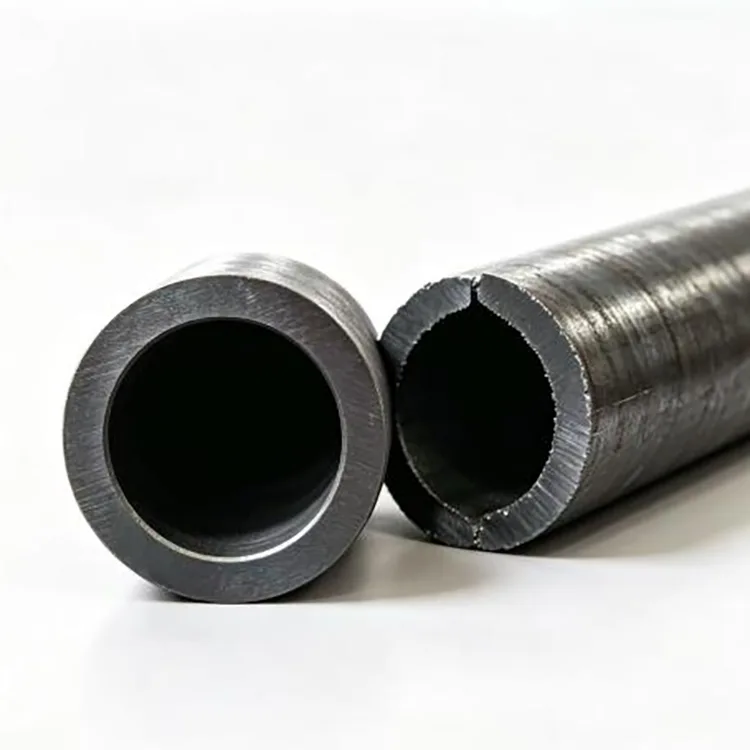

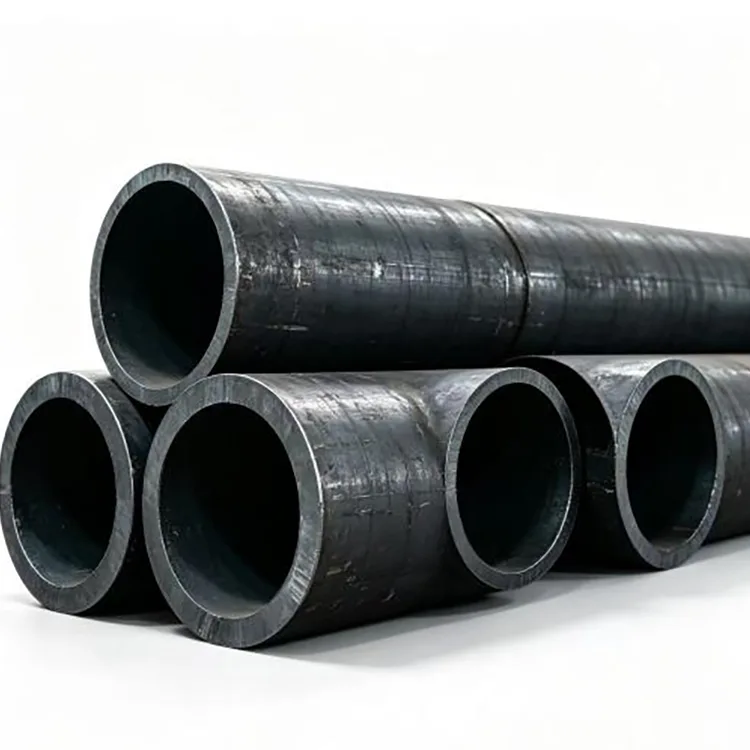

ท่อโครงสร้างเหล็กคาร์บอนไร้รอยต่อ

ท่อโครงสร้างเหล็กคาร์บอนไม่มีรอยต่อผลิตโดยการเจาะและรีดเหล็กแท่งยาวให้เป็นส่วนที่ไร้รอยต่อ โดยไม่มีตะเข็บเชื่อมตามยาว ท่อรีดร้อนมักใช้กับเส้นผ่านศูนย์กลางขนาดใหญ่และผนังที่หนักกว่า ในขณะที่ท่อดึงเย็นจะถูกเลือกเมื่อต้องใช้ความคลาดเคลื่อนของมิติที่ใกล้กว่าและพื้นผิวที่เรียบกว่าสำหรับการตัดเฉือน

ผลิตภัณฑ์นี้มีไว้สำหรับการใช้งานด้านโครงสร้างและทางกลภายใต้ข้อกำหนดเฉพาะที่บังคับใช้ สำหรับท่อส่งน้ำ น้ำมัน แก๊ส ไอน้ำ หรือของเหลวที่มีแรงดันอื่นๆ ควรระบุท่อบริการของเหลว เช่น GB/T 8163 แทนการใช้ท่อโครงสร้างเพียงเพราะมีขนาดใกล้เคียงกัน

ข้อมูลจำเพาะ

ข้อมูลจำเพาะของ ASTM, EN และ JIS สามารถพูดคุยได้ตามความต้องการของโครงการ

ตัวเลือกวัสดุ

20# เป็นตัวเลือกทั่วไปสำหรับงานโครงสร้างและเครื่องจักรกลทั่วไปที่ต้องการการแปรรูปและการเชื่อมที่ดี

45# มีความแข็งแรงและความแข็งสูงกว่า และส่วนใหญ่จะใช้สำหรับเพลา ปลอก บุช และชิ้นส่วนเครื่องจักรกลอื่นๆ

Q355B (16Mn) เหมาะสำหรับการใช้งานที่ต้องการความแข็งแรงของโครงสร้างที่สูงขึ้น เช่น เครื่องจักรกลหนัก โครงสร้างทางวิศวกรรม และส่วนประกอบรองรับ

27SiMn และ 40Cr ถูกเลือกสำหรับชิ้นส่วนเครื่องจักรกลที่ต้องการความแข็งแรงสูงกว่าและประสิทธิภาพเฉพาะในระหว่างการประมวลผลเพิ่มเติม

ควรเลือกวัสดุตามภาระ กระบวนการตัดเฉือน สภาพแวดล้อมการทำงาน และข้อกำหนดของส่วนประกอบขั้นสุดท้าย แทนที่จะเลือกเกรดที่มีความแข็งแรงสูงที่สุด

รีดร้อนและดึงเย็น

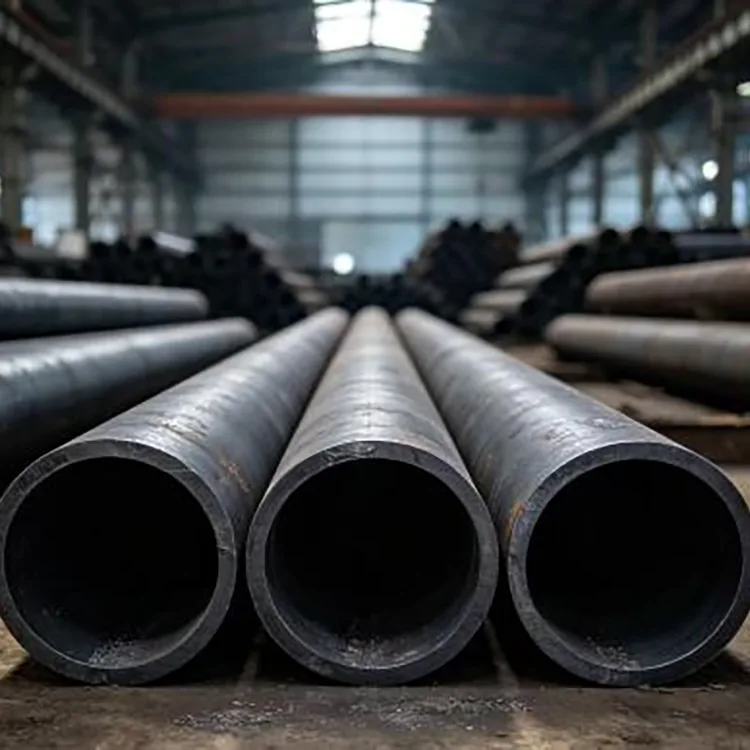

โดยทั่วไปแล้ว ท่อไร้ตะเข็บรีดร้อนเป็นตัวเลือกที่ใช้งานได้จริงสำหรับงานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ผนังหนา และงานโครงสร้างทั่วไป เหมาะสำหรับกรณีที่ยอมรับความคลาดเคลื่อนของขนาดมาตรฐานได้ และต้นทุนวัสดุเป็นสิ่งสำคัญในการพิจารณา

ท่อไร้รอยต่อดึงเย็นผ่านกระบวนการวาดแบบเย็นเพิ่มเติมเพื่อปรับปรุงความแม่นยำของมิติและสภาพพื้นผิว เหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดเล็ก ส่วนประกอบที่มีความแม่นยำ การกลึง การคว้าน และงานตัดเฉือนอื่นๆ มากกว่า

สำหรับโครงโครงสร้าง มักจะไม่มีประโยชน์ในการจ่ายค่าวัสดุดึงเย็นที่มีความแม่นยำ เมื่อท่อรีดร้อนมาตรฐานมีคุณสมบัติตรงตามข้อกำหนดการออกแบบแล้ว

มันถูกใช้ที่ไหน

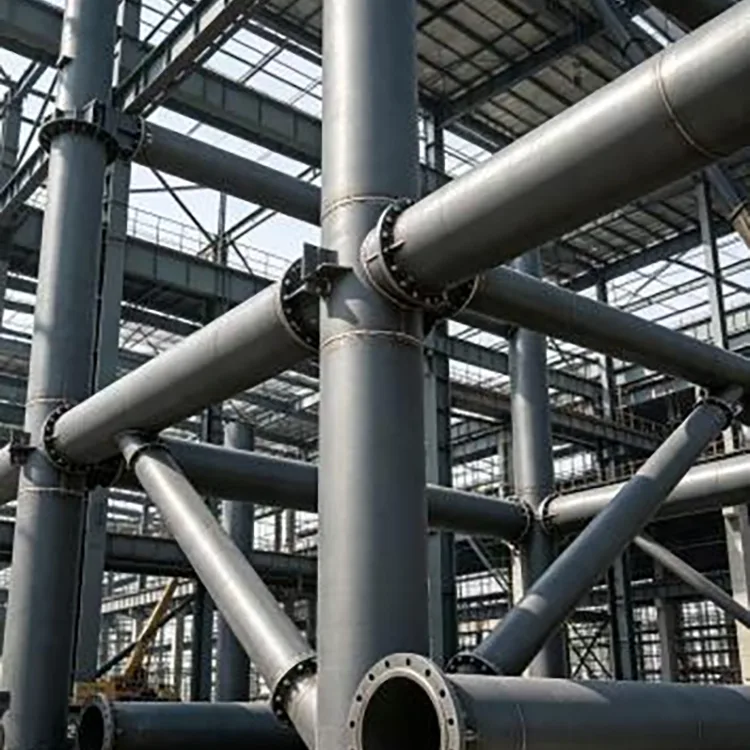

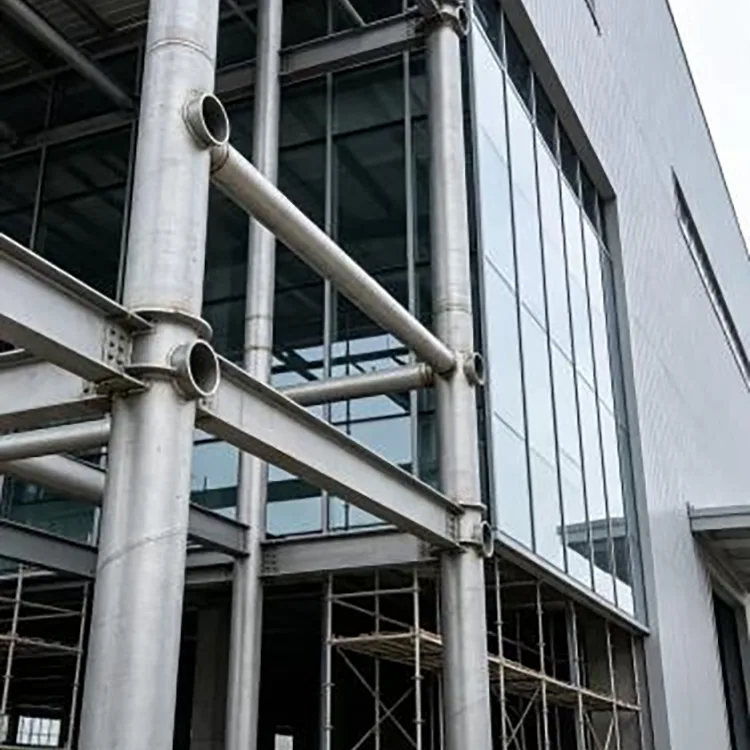

โครงสร้างเหล็ก

อาคารอุตสาหกรรม เสารองรับ โครงถัก ส่วนรองรับสะพาน โครงสร้างฐานราก แท่นอุปกรณ์ และงานเหล็กรับน้ำหนักอื่นๆ

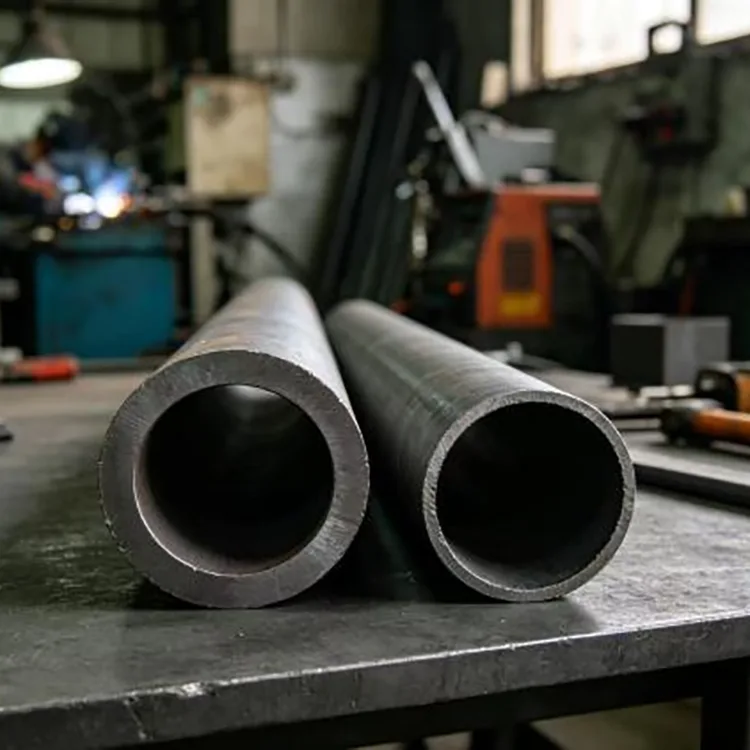

การผลิตเครื่องจักร

เฟรมเครื่องจักร ช่องว่างกระบอกไฮดรอลิก ปลอกเพลา บุช ส่วนประกอบอุปกรณ์การทำเหมือง และชิ้นส่วนเครื่องจักรทางวิศวกรรม

เครื่องจักรกลหนัก

อุปกรณ์ยก เครื่องจักรกลการเกษตร โครงสร้างยานพาหนะหนัก และส่วนประกอบสนับสนุนประดิษฐ์

โครงการอุตสาหกรรมและเทศบาล

การสนับสนุนอุปกรณ์ โครงสร้างไฟฟ้าโซลาร์เซลล์ งานเหล็กของเทศบาล ส่วนประกอบอุปกรณ์การขนส่ง ปลอกหุ้ม และโครงสร้างประดิษฐ์อื่นๆ

คู่มือการเลือก

สำหรับงานโครงสร้างทั่วไป ท่อโครงสร้างเหล็กคาร์บอนไม่มีรอยต่อรีดร้อนขนาด 20# มักจะเพียงพอเมื่อได้รับภาระการออกแบบและมาตรฐานที่เกี่ยวข้อง

สำหรับส่วนประกอบที่ผ่านการกลึง เช่น ปลอกและชิ้นส่วนที่มีความแม่นยำ ท่อดึงเย็นขนาด 20# หรือ 45# สามารถให้การควบคุมขนาดและคุณภาพพื้นผิวได้ดีขึ้น

ในกรณีที่ต้องการความแข็งแรงของโครงสร้างที่สูงขึ้น สามารถพิจารณา Q355B ได้ สำหรับส่วนประกอบทางกลที่มีความแข็งแรงสูงกว่า 27SiMn หรือ 40Cr อาจเหมาะสมกว่า ขึ้นอยู่กับการออกแบบชิ้นส่วนและข้อกำหนดในการอบชุบด้วยความร้อน

สำหรับการใช้งานกลางแจ้ง ท่อฐานสามารถทาสีหรือชุบสังกะสีแบบจุ่มร้อนได้เพื่อป้องกันการกัดกร่อนเพิ่มเติม

ความแตกต่างที่สำคัญของแอปพลิเคชัน

GB/T 8162 เป็นมาตรฐานท่อโครงสร้าง ไม่ควรเลือกเพียงเพื่อทดแทนท่อที่มีต้นทุนต่ำกว่าสำหรับบริการด้านแรงดันหรือของเหลว

สำหรับการขนส่งน้ำ น้ำมัน ก๊าซ และของเหลวอื่นๆ มาตรฐานการบริการของเหลวที่เกี่ยวข้องควรได้รับการยืนยันจากข้อกำหนดการออกแบบ GB/T 8163-2018 เป็นมาตรฐานจีนสำหรับท่อเหล็กไร้ตะเข็บสำหรับบริการของเหลว

หลักการเดียวกันนี้ใช้กับหม้อไอน้ำ อุณหภูมิสูง และบริการพิเศษอื่นๆ มาตรฐานท่อควรเป็นไปตามข้อกำหนดของอุปกรณ์และโครงการ

การประมวลผลและการส่งมอบ

เราสามารถจัดหาท่อที่มีความยาวคงที่หรือตัดให้ได้ขนาดที่ต้องการก่อนจัดส่ง การประมวลผลที่มีให้เลือก ได้แก่ การหันหน้าส่วนปลาย การลบคม การบาก เกลียว การเจาะ การทาสี การกำจัดสนิม และการชุบสังกะสีแบบจุ่มร้อน

สำหรับคำสั่งส่งออก สามารถมัดท่อเข้ากับสายรัดเหล็กและป้องกันปลายด้านจากการกระแทกและการปนเปื้อน การบรรจุสามารถปรับเปลี่ยนได้สำหรับการบรรทุกตู้คอนเทนเนอร์ การขนส่งทางทะเล และข้อกำหนดปลายทาง

การควบคุมคุณภาพ

การตรวจสอบอาจรวมถึงองค์ประกอบทางเคมี คุณสมบัติทางกล การตรวจสอบขนาด การตรวจสอบพื้นผิว และการทดสอบอื่นๆ ที่กำหนดตามมาตรฐานที่เลือกหรือข้อกำหนดเฉพาะในการซื้อ

สำหรับคำสั่งโครงการ สามารถจัดเตรียมเอกสารการตรวจสอบและการตรวจสอบโดยบุคคลที่สาม เช่น SGS, BV หรือ TÜV ได้เมื่อจำเป็น

ข้อมูลการจัดซื้อจัดจ้าง

สำหรับใบเสนอราคา ให้ระบุมาตรฐานที่ต้องการ เกรดวัสดุ เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ความยาว ปริมาณ และข้อกำหนดในการประมวลผล

สำหรับการสั่งซื้อแบบกำหนดเอง แบบร่างหรือพิกัดความเผื่อมิติจะมีประโยชน์เมื่อท่อจะถูกตัดเฉือนเป็นส่วนประกอบที่เสร็จแล้ว คำสั่งซื้อแบบผสม ปริมาณทดลอง และคำสั่งซื้อทางวิศวกรรมขนาดใหญ่สามารถพูดคุยได้

คำถามที่พบบ่อย

Q1: GB/T 8162 ท่อโครงสร้างเหล็กคาร์บอนไม่มีรอยต่อมีไว้ทำอะไร?

GB/T 8162 ครอบคลุมถึงท่อเหล็กไร้ตะเข็บสำหรับวัตถุประสงค์ทางโครงสร้าง การใช้งานทั่วไป ได้แก่ โครงสร้างเหล็ก โครงอุปกรณ์ ส่วนประกอบของเครื่องจักร และการใช้งานทางวิศวกรรมทั่วไปอื่นๆ ซึ่งการออกแบบไม่จำเป็นต้องมีข้อกำหนดเฉพาะด้านบริการของเหลวหรือท่อหม้อน้ำ

คำถามที่ 2: ฉันควรเลือกท่อไร้รอยต่อรีดร้อนหรือรีดเย็นหรือไม่

เลือกรีดร้อนสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ ผนังที่หนักกว่า และการใช้งานโครงสร้างทั่วไปที่ยอมรับความคลาดเคลื่อนมาตรฐานได้ เลือกการดึงเย็นเมื่อต้องการขนาดที่แคบมากขึ้น พื้นผิวที่เรียบขึ้น หรือประสิทธิภาพการตัดเฉือนที่ดีขึ้น

คำถามที่ 3: ฉันจะเลือกระหว่าง 20#, 45# และ Q355B ได้อย่างไร

20# นิยมใช้สำหรับงานโครงสร้างและเครื่องจักรกลทั่วไป 45# เหมาะสำหรับชิ้นส่วนกลึงที่มีความแข็งแรงสูงกว่า เช่น เพลาและปลอก โดยทั่วไปจะพิจารณา Q355B เมื่อต้องการความแข็งแรงของโครงสร้างที่สูงขึ้น ตัวเลือกสุดท้ายควรเป็นไปตามการออกแบบส่วนประกอบและข้อกำหนดเฉพาะของวัสดุที่เกี่ยวข้อง

คำถามที่ 4: ท่อไร้รอยต่อที่มีโครงสร้างสามารถใช้กับท่อส่งน้ำหรือก๊าซได้หรือไม่

ไม่ใช่เพียงเพราะขนาดกำลังพอดี แอปพลิเคชันต้องเป็นไปตามมาตรฐานและข้อกำหนดการออกแบบบริการของเหลวที่เกี่ยวข้อง สำหรับการใช้งานบริการของเหลว ควรพิจารณา GB/T 8163 ตามที่ระบุไว้

Q5: คุณสามารถให้บริการตัดและชุบสังกะสีก่อนจัดส่งได้หรือไม่?

ใช่. สามารถจัดเรียงการตัดที่มีความยาวคงที่ การบาก การลบคม การทำเกลียว การเจาะ การพ่นสี และการชุบสังกะสีแบบจุ่มร้อนได้ตามความต้องการของคำสั่งซื้อ
