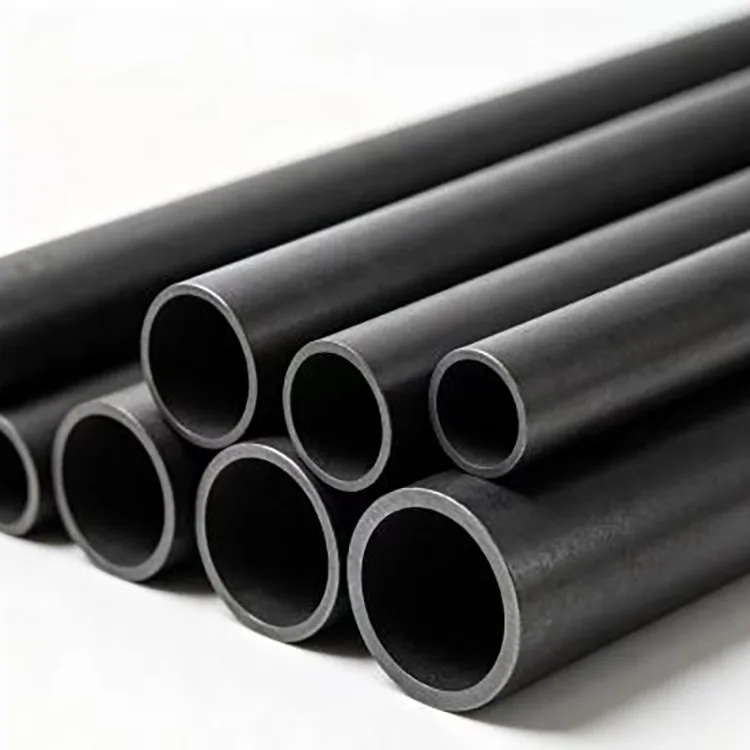

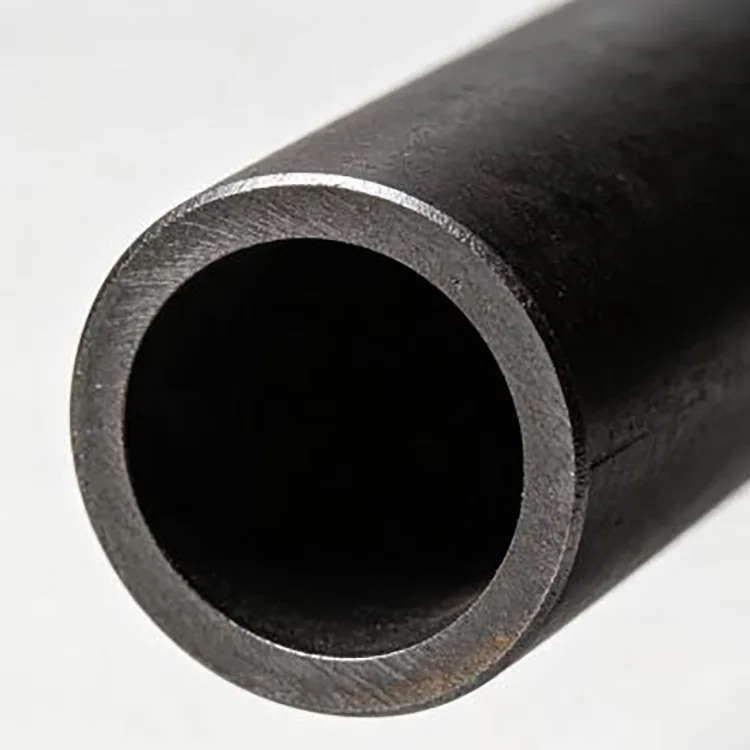

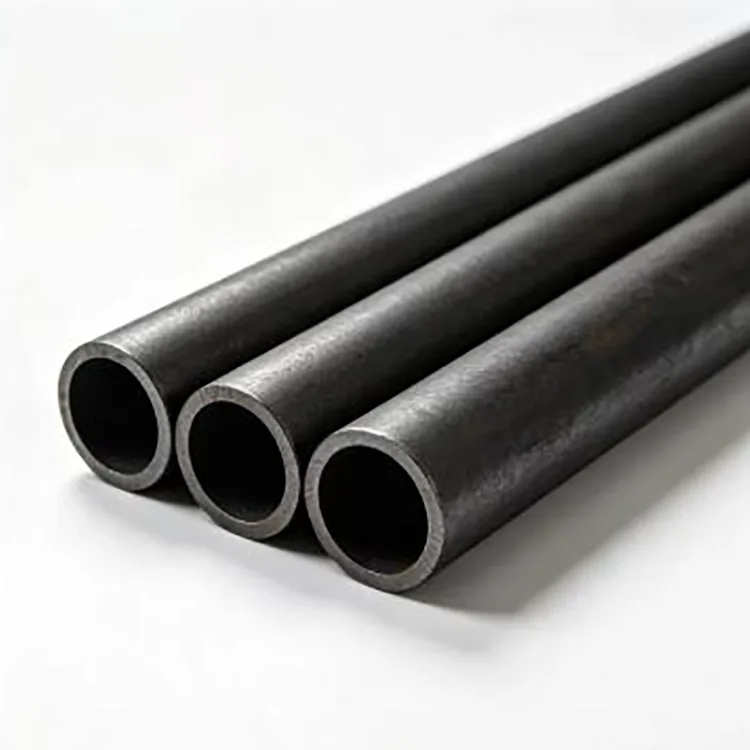

ท่อเหล็กคาร์บอนไร้รอยต่อ

ท่อเหล็กคาร์บอนไร้ตะเข็บถูกสร้างขึ้นโดยไม่มีตะเข็บเชื่อมตามยาว โดยทั่วไปแล้วท่อรีดร้อนจะถูกเลือกสำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่า ผนังที่หนักกว่า และการใช้งานทางวิศวกรรมทั่วไป ในขณะที่ท่อดึงเย็นจะถูกใช้เมื่อต้องการความคลาดเคลื่อนของมิติที่เข้มงวดยิ่งขึ้นและพื้นผิวที่เรียบกว่า

ท่อสามารถจัดส่งได้ตามมาตรฐาน GB/T ของจีนหรือตามข้อกำหนด ASTM, EN และ JIS ตามข้อกำหนดการใช้งานและการซื้อ

มาตรฐานและวัสดุ

GB/T 8162-2018 ยังคงเป็นมาตรฐานจีนในปัจจุบันสำหรับท่อเหล็กไม่มีตะเข็บที่มีโครงสร้าง ในขณะที่ GB/T 8163-2018 เป็นมาตรฐานปัจจุบันสำหรับท่อเหล็กไร้ตะเข็บสำหรับการให้บริการของเหลว

ASTM A53/A53M-24 ครอบคลุมทั้งท่อเหล็กไร้ตะเข็บและท่อเหล็กเชื่อม ในขณะที่ ASTM A106/A106M-26 ครอบคลุมท่อเหล็กคาร์บอนไร้ตะเข็บโดยเฉพาะสำหรับการให้บริการที่อุณหภูมิสูง

วัสดุทั่วไป ได้แก่ 20#, 45#, Q355B (16Mn), 27SiMn และ 40Cr การเลือกวัสดุควรขึ้นอยู่กับความแข็งแรง ความสามารถในการแปรรูป อุณหภูมิ สื่อในการให้บริการ และข้อกำหนดในการผลิต

ช่วงขนาด

ขนาดพิเศษ ท่อผนังหนา และความคลาดเคลื่อนเฉพาะโครงการสามารถผลิตได้ตามแบบหรือข้อกำหนดทางเทคนิค

รีดร้อนหรือดึงเย็น?

สำหรับข้อกำหนดที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และผนังหนัก ท่อไร้ตะเข็บรีดร้อนมักเป็นตัวเลือกที่ใช้งานได้จริงมากกว่า มีการใช้กันอย่างแพร่หลายในชิ้นส่วนโครงสร้าง อุปกรณ์ทางวิศวกรรม และการใช้งานทางอุตสาหกรรมทั่วไป โดยไม่จำเป็นต้องมีความคลาดเคลื่อนของขนาดที่แคบมาก

ท่อไร้รอยต่อดึงเย็นเหมาะกับขนาดที่เล็กกว่า พิกัดความเผื่อที่เข้มงวดกว่า และการใช้งานด้านเครื่องจักร พื้นผิวที่เรียบขึ้นและขนาดที่ควบคุมได้มากขึ้นสามารถลดงานตัดเฉือนสำหรับชิ้นส่วนต่างๆ เช่น ปลอก บุช และส่วนประกอบทางกลได้

กระบวนการทั้งสองไม่ได้เป็นเพียงเกรดที่แตกต่างกันของผลิตภัณฑ์เดียวกัน ทางเลือกควรขึ้นอยู่กับขนาดที่ต้องการ พิกัดความเผื่อ สภาพพื้นผิว และการประมวลผลขั้นปลายน้ำ

การเลือกมาตรฐานที่เหมาะสม

สำหรับส่วนประกอบโครงสร้าง โครงสร้างทางกล และการผลิตทั่วไป ท่อไร้รอยต่อ GB/T 8162 เป็นจุดเริ่มต้นที่เหมาะสม

สำหรับการใช้งานด้านน้ำ น้ำมัน ก๊าซ และการบริการของเหลวอื่นๆ ควรสั่งซื้อท่อตามข้อกำหนดการให้บริการของไหล เช่น GB/T 8163 สื่อบริการ ความดันการออกแบบ อุณหภูมิ และการทดสอบที่จำเป็นควรระบุไว้อย่างชัดเจนในใบสั่งซื้อ

สำหรับการให้บริการที่อุณหภูมิสูงภายใต้ข้อกำหนดของ ASTM A106/A106M ได้รับการออกแบบมาเป็นพิเศษสำหรับท่อเหล็กคาร์บอนไร้ตะเข็บที่ใช้ที่อุณหภูมิสูง

การเลือกใช้วัสดุ

เหล็กกล้าคาร์บอน 20# เป็นตัวเลือกทั่วไปสำหรับงานวิศวกรรมและเครื่องกลทั่วไป มีความสามารถในการแปรรูปและการเชื่อมได้ดี และเหมาะสำหรับการใช้งานทั่วไปหลายประเภท

เหล็กกล้าคาร์บอน 45# มีความแข็งแรงและความแข็งสูงกว่า และส่วนใหญ่จะเลือกใช้สำหรับเพลา ปลอก และชิ้นส่วนเครื่องจักรกล ควรพิจารณาข้อกำหนดในการเชื่อมก่อนเลือกเกรดนี้

โดยทั่วไปจะใช้ Q355B ในกรณีที่ต้องการความแข็งแรงของโครงสร้างที่สูงขึ้น รวมถึงโครงสร้างที่มีน้ำหนักมาก เครื่องจักร และการใช้งานด้านวิศวกรรมกลางแจ้ง

27SiMn และ 40Cr เป็นเกรดโลหะผสมที่มีความแข็งแรงสูงกว่า ซึ่งใช้สำหรับส่วนประกอบไฮดรอลิกและชิ้นส่วนเครื่องจักรกลอื่นๆ ที่มีข้อกำหนดด้านความแข็งแรงหรือการสึกหรอสูงกว่า

มันถูกใช้ที่ไหน

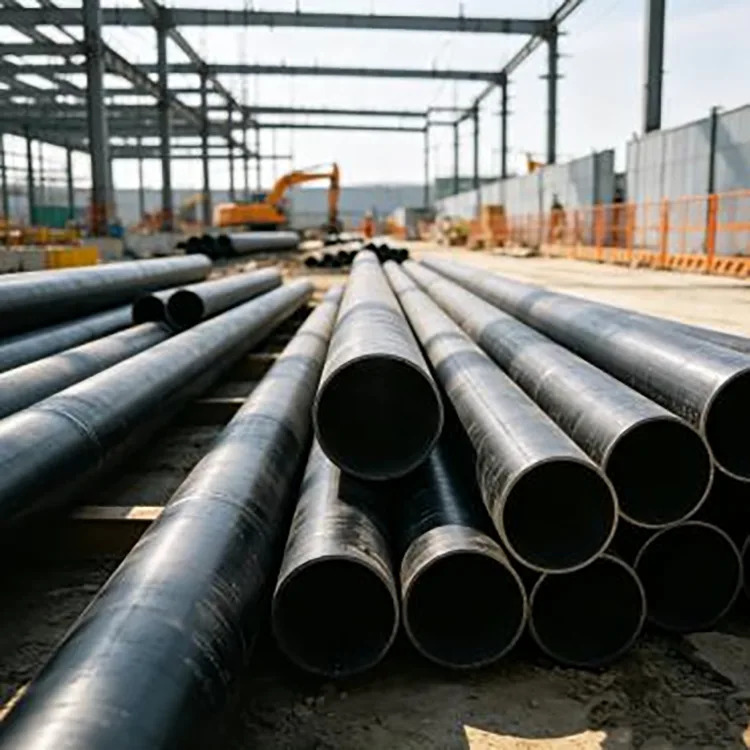

วิศวกรรมโครงสร้าง

โครงสร้างโรงงานอุตสาหกรรม โครงรองรับ โครงสร้างสะพาน อุปกรณ์รองรับ และงานเหล็กรับน้ำหนักอื่นๆ

การผลิตเครื่องจักร

เฟรมเครื่องจักร ปลอกเพลา ช่องว่างกระบอกไฮดรอลิก บุช ชิ้นส่วนอุปกรณ์การทำเหมือง และส่วนประกอบเครื่องจักรทางวิศวกรรม

เครื่องจักรกลหนักและการขนส่ง

โครงยานพาหนะ อุปกรณ์ยก เครื่องจักรกลการเกษตร และส่วนประกอบประดิษฐ์อื่นๆ ที่ต้องใช้ส่วนเหล็กไร้ตะเข็บ

บริการของไหล

ท่อส่งน้ำ น้ำมัน แก๊ส ไอน้ำ และของไหลอุตสาหกรรม เมื่อมีการสั่งท่อตามข้อกำหนดเฉพาะของบริการของเหลวที่เกี่ยวข้อง

โครงการอุตสาหกรรมและเทศบาล

โครงสร้างรองรับไฟฟ้าโซลาร์เซลล์ งานเหล็กของเทศบาล ท่ออุปกรณ์ ปลอก และส่วนประกอบเหล็กประดิษฐ์อื่นๆ

ความหนาของผนังและการเลือกท่อ

เส้นผ่านศูนย์กลางภายนอกเพียงอย่างเดียวไม่เพียงพอที่จะเลือกท่อไร้ตะเข็บ ความหนาของผนังส่งผลต่อความต้านทานต่อแรงกด ความต้านทานการเสียรูป และความแข็งแรงของส่วนโดยรวม แต่ความหนาที่ต้องการจะต้องคำนวณจากเงื่อนไขการออกแบบจริง

สำหรับการให้บริการของไหล การคำนวณควรพิจารณาถึงความดันการออกแบบ อุณหภูมิ เส้นผ่านศูนย์กลางภายใน คุณสมบัติของวัสดุ ค่าเผื่อการกัดกร่อน และรหัสการออกแบบท่อที่เกี่ยวข้อง สำหรับการใช้งานเชิงโครงสร้าง จำเป็นต้องพิจารณาน้ำหนักบรรทุก ช่วง เงื่อนไขการรองรับ และการโก่งงอด้วย

นี่คือเหตุผลว่าทำไมท่อที่หนักกว่าจึงไม่ใช่ตัวเลือกที่ถูกต้องโดยอัตโนมัติ ข้อมูลจำเพาะควรตรงกับเงื่อนไขการบริการจริง

ตัวเลือกการประมวลผลและพื้นผิว

เราให้บริการตัด การหันหน้าด้านท้าย การบาก การกำจัดสนิม การทาสี การชุบสังกะสีแบบจุ่มร้อน และการประมวลผลอื่น ๆ ตามความต้องการของโครงการ

สำหรับชิ้นส่วนเครื่องจักร สามารถจัดหาท่อดึงเย็นได้ในกรณีที่ต้องมีการควบคุมขนาดที่เข้มงวดมากขึ้น สำหรับการใช้งานโครงสร้างกลางแจ้ง สามารถระบุการรักษาพื้นผิวแยกต่างหากตามระบบป้องกันการกัดกร่อนที่ต้องการ

คำสั่งส่งออกสามารถรวมกลุ่ม ห่อ และป้องกันความชื้นและการกัดกร่อนสำหรับการขนส่งทางทะเลทางไกล

การตรวจสอบ

การตรวจสอบสามารถจัดการได้ตามมาตรฐานที่เลือกและข้อกำหนดในการซื้อ อาจรวมถึงองค์ประกอบทางเคมี คุณสมบัติทางกล การตรวจสอบขนาด การทดสอบอุทกสถิต และการทดสอบแบบไม่ทำลาย ทั้งนี้ขึ้นอยู่กับผลิตภัณฑ์และการใช้งาน

เอกสารการตรวจสอบและการตรวจสอบโดยบุคคลที่สามโดย SGS, BV หรือ TÜV สามารถจัดเตรียมได้เมื่อโครงการต้องการ

การจัดหาและคำสั่งซื้อที่กำหนดเอง

ขนาดมาตรฐานสามารถจัดหาได้จากสต็อกที่มีอยู่ตามความเหมาะสม นอกจากนี้เรายังจัดการคำสั่งซื้อโครงการที่ต้องการขนาดผสม ปริมาณทดลอง การตัดตามความยาวคงที่ ความหนาของผนังพิเศษ หรือการประมวลผลแบบกำหนดเอง

สำหรับใบเสนอราคา ให้ระบุมาตรฐานหรือการใช้งานของท่อ เกรดวัสดุ เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง ความยาว ปริมาณ และการประมวลผลที่จำเป็น สำหรับคำสั่งส่งออก ควรระบุข้อกำหนดปลายทางและการบรรจุด้วย

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างระหว่างท่อรีดร้อนและท่อไร้รอยต่อดึงเย็น?

โดยทั่วไปจะเลือกใช้ท่อรีดร้อนสำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่า ผนังที่หนาขึ้น และการใช้งานทางวิศวกรรมทั่วไป ท่อดึงเย็นผลิตขึ้นด้วยกระบวนการวาดเพิ่มเติมเพื่อให้ได้ขนาดที่แคบยิ่งขึ้นและมีพื้นผิวที่เรียบขึ้น ทำให้เหมาะสำหรับการกลึงที่มีความแม่นยำและส่วนประกอบทางกลมากขึ้น

คำถามที่ 2: ฉันจะเลือกระหว่าง GB/T 8162 และ GB/T 8163 ได้อย่างไร

GB/T 8162 มีไว้สำหรับวัตถุประสงค์ด้านโครงสร้าง ในขณะที่ GB/T 8163 มีไว้สำหรับบริการที่เป็นของเหลว ควรเลือกมาตรฐานที่ถูกต้องจากการใช้งานจริงของท่อ แทนที่จะเลือกจากเส้นผ่านศูนย์กลางหรือเกรดวัสดุเพียงอย่างเดียว

คำถามที่ 3: ท่อไร้ตะเข็บจำเป็นเสมอสำหรับการใช้งานที่มีแรงดันสูงหรือไม่

ไม่จำเป็น. การเลือกท่อขึ้นอยู่กับรหัสการออกแบบ ความดัน อุณหภูมิ ตัวกลาง ขนาด วัสดุ และการตรวจสอบที่จำเป็น ในกรณีที่ข้อกำหนดของโครงการต้องการท่อเหล็กคาร์บอนไร้ตะเข็บสำหรับการให้บริการที่อุณหภูมิสูง ASTM A106/A106M ถือเป็นมาตรฐานหนึ่งที่ใช้บังคับ

Q4: สามารถตัดและแปรรูปท่อก่อนจัดส่งได้หรือไม่?

ใช่. สามารถจัดเตรียมการตัดที่มีความยาวคงที่ การบาก การหันหน้าด้านท้าย การรักษาพื้นผิว การชุบสังกะสี และกระบวนการอื่น ๆ ได้ตามความต้องการของคำสั่งซื้อ

Q5: คุณสามารถจัดหาท่อไร้รอยต่อ ASTM A53 ได้หรือไม่?

ใช่. ASTM A53/A53M ครอบคลุมทั้งท่อเหล็กไร้ตะเข็บและท่อเหล็กเชื่อม ดังนั้นคำสั่งซื้อควรระบุประเภทไร้รอยต่ออย่างชัดเจนเมื่อจำเป็น
